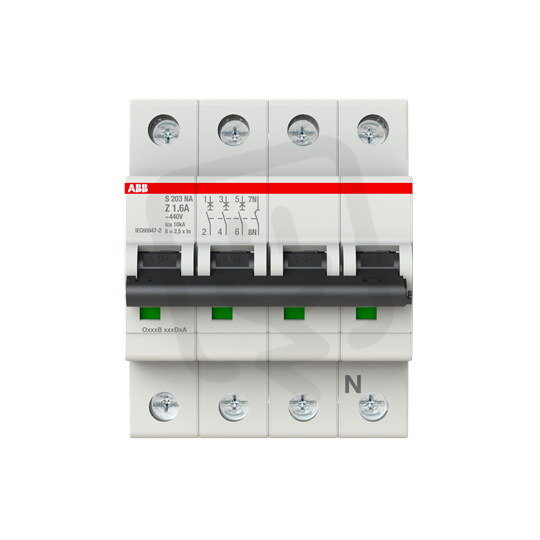

ABB S203-Z1,6NA jistič 3F odpojení N vodiče (3+NA) 1.6 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 350,90 Kč
Cena po registraci:
1 206,22 Kč/ks
Po registraci bez DPH:
996,88 Kč
Vaše cena s DPH:
1 256,38 Kč/ks
Vaše cena bez DPH:
1 038,33 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134339
- Kód dodavatele:
- 2CDS253103R0258
- EAN:
- 4016779532945
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1,6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 11,2 W
ABB S203-Z1,6NA jistič 3F odpojení N vodiče (3+NA) 1.6 A char. Z 6kA
ABB S203-Z1,6NA (EAN: 4016779532945) je třípólový jistič s odpojením N vodiče (3+NA) z produktové řady S203.
Má jmenovitý proud 1,6 A, charakteristiku Z, jmenovité napětí 400 V a vypínací schopnost podle IEC 60947-2 10 kA (400 V) / 20 kA (230 V) (lcn EN 60898: 6 kA).
Provedení má modulární šířku 4, vestavěnou hloubku 69 mm, stupeň krytí IP20, možnost doplňkové výbavy a je určeno pro průřez pevného vodiče 0,75–35 mm² nebo vícežilového 0,75–25 mm² při teplotách -25–55 °C.
Proč si vybrat tento jistič?
- Je určen pro třífázové instalace s odpojením N vodiče (v provedení 3+N), což umožňuje bezpečné společné vypnutí neutrálu.
- Jmenovitý proud 1,6 A z něj dělá vhodnou volbu pro ochranu obvodů s nízkým zatížením.
- S vypínací charakteristikou Z nabízí specifické chování při spínání a selektivitě u zátěží s vysokými nárazovými proudy.
- Vypínací schopnost 6 kA při 400 V (EN 60898) zajišťuje ochranu proti zkratům v běžných instalacích.
- Chrání 3 póly a má celkem 4 póly (3+N), takže je možné odpojit i neutrální vodič.
- Díky modulární šířce 4 moduly se snadno montuje do standardních rozvodnic.
Interní název produktu
S203-Z1,6 NA
Podrobný popis produktu
S203-Z1,6NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 1.6 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
