S203-Z1,6 3 fázový jistič 1.6 A char. Z 6kA ABB 2CDS253001R0258

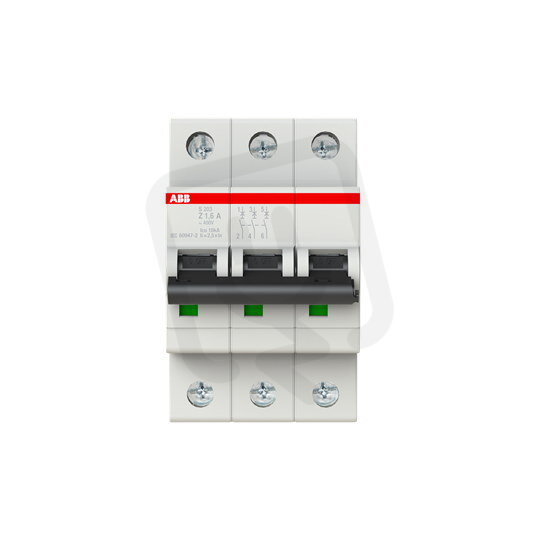

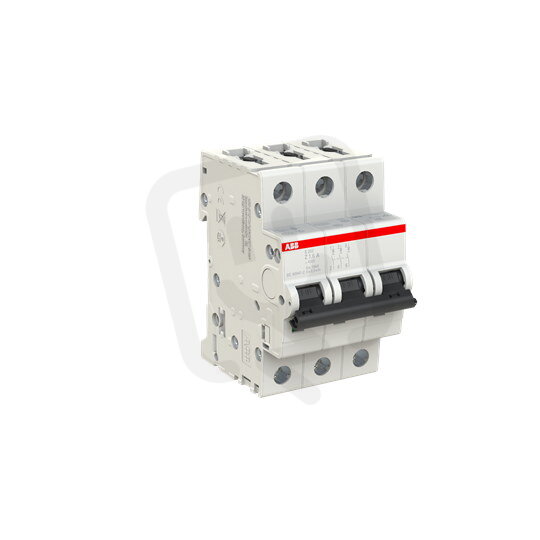

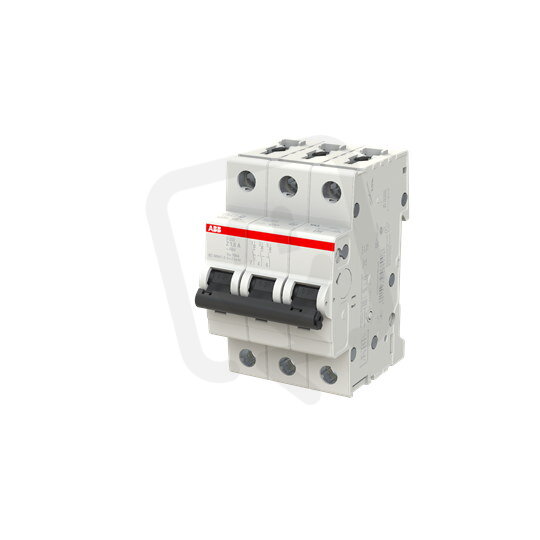

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 112,95 Kč
Cena po registraci:
993,75 Kč/ks
Po registraci bez DPH:
821,28 Kč
Vaše cena s DPH:
1 035,07 Kč/ks
Vaše cena bez DPH:
855,43 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134291
- Kód dodavatele:
- 2CDS253001R0258
- EAN:
- 4016779530996
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1,6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 8,4 W
S203-Z1,6 3 fázový jistič 1.6 A char. Z 6kA ABB 2CDS253001R0258
Modulární třífázový jistič S203-Z1,6 (EAN 4016779530996) pracuje pro střídavé i stejnosměrné napětí (AC/DC) s charakteristikou Z a jmenovitým proudem 1,6 A, určený pro 3 póly při jmenovitém napětí 400 V.
Vypínací zkratová schopnost je 6 kA (EN 60898 400V), s hodnotami Icu 10 kA (IEC 60947-2 při 400 V) a 20 kA (při 230 V), má modulární šířku 3, stupeň krytí IP20, spínání ochranného vodiče N: ne a možnost doplňkové výbavy: ano.
Umožňuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², izolační napětí 440 V, impulzní odolnost 4 kV, provozní teplotu -25 až 55 °C a ztrátový výkon 8,4 W.
Proč si vybrat tento jistič?
- Vhodný pro provoz na napětí AC/DC.
- Navržen pro ochranu obvodů s jmenovitým proudem 1,6 A.
- Má vypínací charakteristiku Z, ovlivňující chování při zapínacích a zkratových průbězích.
- Vypínací schopnost při zkratu 6 kA podle EN 60898 (400 V).
- Určen pro třífázová zapojení a má 3 póly.
- Zabírá na liště DIN 3 moduly, což usnadňuje montáž do rozvaděče.
Interní název produktu
S203-Z1,6
Podrobný popis produktu
S203-Z1,6; 3 fázový jistič, jmenovitý proud In: 1.6 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
