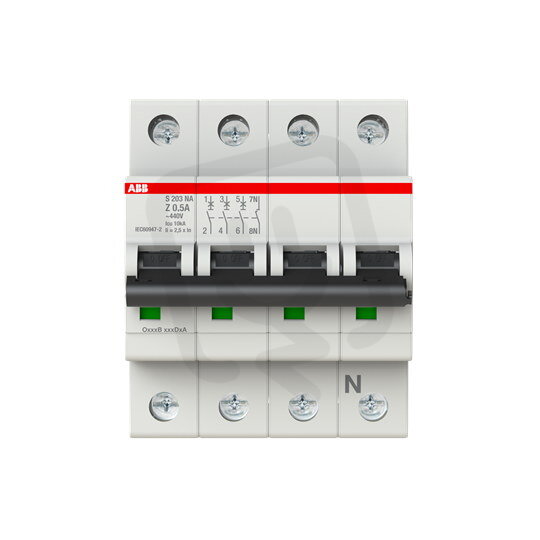

ABB S203-Z0,5NA jistič 3F odpojení N vodiče (3+NA) 0.5 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 350,90 Kč
Cena po registraci:
1 206,22 Kč/ks
Po registraci bez DPH:
996,88 Kč
Vaše cena s DPH:
1 256,38 Kč/ks
Vaše cena bez DPH:
1 038,33 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134337
- Kód dodavatele:
- 2CDS253103R0158
- EAN:
- 4016779532921
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 0,5 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 9,6 W
ABB S203-Z0,5NA jistič 3F odpojení N vodiče (3+NA) 0.5 A char. Z 6kA
Jistič ABB S203-Z0,5NA (EAN 4016779532921) je třípólový modulární přístroj s odpojením N vodiče (3+NA) určený pro střídavé napětí (AC).
Má jmenovitý proud 0,5 A, charakteristiku Z a jmenovité napětí 400 V, s vypínací schopností dle EN 60898 6 kA (400 V) a dle IEC 60947-2 Icu 10 kA (400 V) resp. 20 kA (230 V).
Mezi technickými údaji jsou modulární šířka 4, stupeň krytí IP20, vestavěná hloubka 69 mm, průřezy vodičů 0,75–35 mm2 (pevné) a 0,75–25 mm2 (vícežilové), kategorie přepětí 3, stupeň znečištění 3, provozní teplota -25–55 °C, možnost doplňkové výbavy a ztrátový výkon 9,6 W.
Proč si vybrat tento jistič?
- Obsahuje odpojení nulového vodiče: 3+N (tři fázové póly a oddělený N).
- Jmenovitý proud je 0,5 A, určený pro ochranu obvodů s nízkým proudovým zatížením.
- Charakteristika vypínání: Z, definující chování při poruchových proudech.
- Vypínací schopnost zkratu podle EN 60898 při 400 V: 6 kA.
- Počet chráněných pólů: 3 (celkem 4 s odpojeným N).
- Zabírá v rozvaděči 4 moduly.
Interní název produktu
S203-Z0,5 NA
Podrobný popis produktu
S203-Z0,5NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 0.5 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
