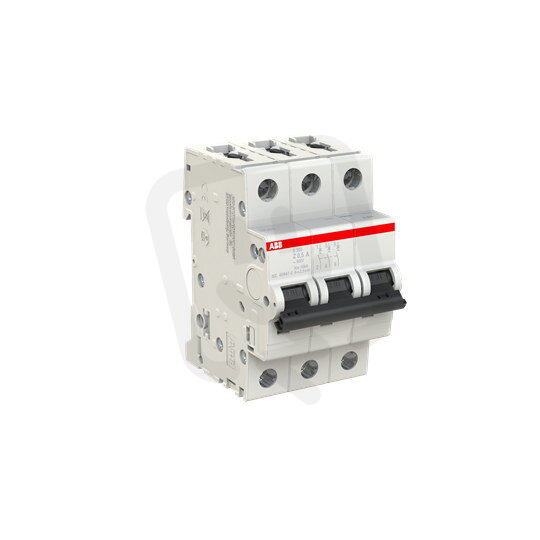

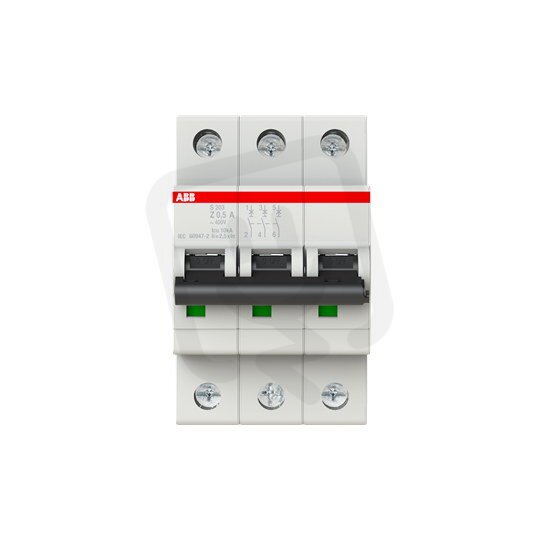

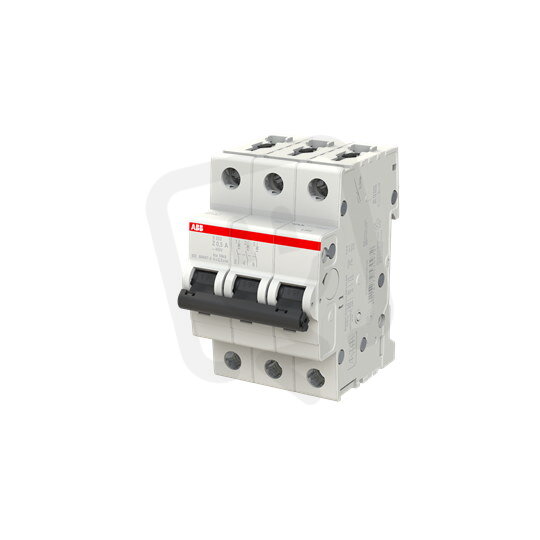

S203-Z0,5 3 fázový jistič 0.5 A char. Z 6kA ABB 2CDS253001R0158
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 112,95 Kč
Cena po registraci:
993,75 Kč/ks
Po registraci bez DPH:
821,28 Kč
Vaše cena s DPH:
1 035,07 Kč/ks
Vaše cena bez DPH:
855,43 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134289
- Kód dodavatele:
- 2CDS253001R0158
- EAN:
- 4016779530972
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 0,5 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 7,2 W
S203-Z0,5 3 fázový jistič 0.5 A char. Z 6kA ABB 2CDS253001R0158
Jistič S203‑Z0,5 (EAN: 4016779530972) je třífázový modulární jistič s jmenovitým proudem 0,5 A, charakteristikou Z a 3 póly (modulární šířka 3).
Přístroj je určen pro jmenovité napětí 400 V, má vypínací zkratovou schopnost 6 kA (lcn EN 60898, 400 V) a Icu 10 kA (IEC 60947‑2, 400 V) resp. 20 kA (IEC 60947‑2, 230 V), krytí IP20 a izolační napětí Ui 440 V (frekvence 50–60 Hz, kategorie přepětí 3, stupeň znečištění 3).
Podporuje připojení pevného vodiče do 0,75–35 mm² a vícežilového do 0,75–25 mm², vestavěná hloubka 69 mm, ztrátový výkon 7,2 W, provozní teplota -25 až 55 °C, nespíná N‑vodič a má možnost doplňkové výbavy: ano.
Proč si vybrat tento jistič?
- Určen pro napětí AC i DC, takže lze použít ve střídavých i stejnosměrných instalacích.
- Má jmenovitý proud 0,5 A, vhodný pro ochranu obvodů s nízkým zatížením.
- Disponuje charakteristikou Z, která určuje citlivost a spouštěcí chování při přetíženích a zkratech.
- Nabízí vypínací schopnost 6 kA (EN 60898, 400 V) pro spolehlivé přerušení zkratových proudů do této úrovně.
- Je navržen pro 3 chráněné póly, tedy pro třífázové obvody.
- Zabírá modulární šířku 3, což usnadňuje plánování místa v rozváděči.
Interní název produktu
S203-Z0,5
Podrobný popis produktu
S203-Z0,5; 3 fázový jistič, jmenovitý proud In: 0.5 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
