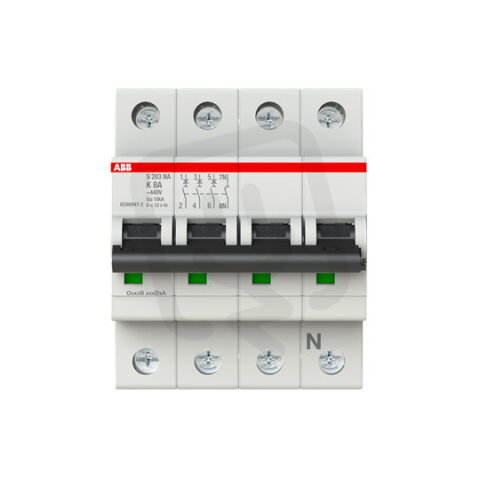

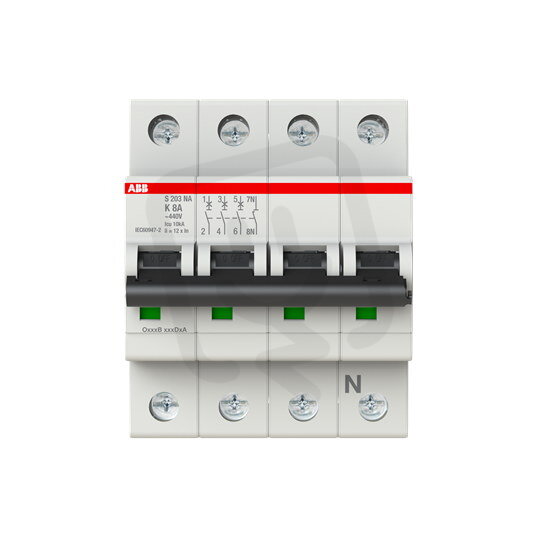

S203-K8NA jistič 3F odpojení N vodiče (3+NA) 8 A char. K 6kA ABB 2CDS253103R0407
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
906,51 Kč
Cena po registraci:
809,44 Kč/ks
Po registraci bez DPH:
668,96 Kč
Vaše cena s DPH:
843,09 Kč/ks
Vaše cena bez DPH:
696,77 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134247
- Kód dodavatele:
- 2CDS253103R0407
- EAN:
- 4016779532686
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 8 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 6 W
S203-K8NA jistič 3F odpojení N vodiče (3+NA) 8 A char. K 6kA ABB 2CDS253103R0407
Modulární jistič S203-K8NA (EAN 4016779532686) pro třífázové obvody s odpojením N vodiče (3+NA), jmenovitý proud 8 A, charakteristika K, jmenovité napětí 400 V a modulární šířka 4.
Vypínací schopnost při zkratu podle EN 60898 6 kA, Icu IEC 60947-2 10 kA (400 V) / 20 kA (230 V); jistič umožňuje spínání N vodiče, má krytí IP20, vestavěnou hloubku 69 mm, provozní rozsah -25–55 °C a podporuje průřez pevného vodiče 0,75–35 mm2 a vícežilového připojení 0,75–25 mm2.
Proč si vybrat tento jistič?
- Je určen pro provoz na střídavé napětí, uvedeno jako Typ napětí: AC.
- Poskytuje ochranu s jmenovitým proudem 8 A.
- Má spouštěcí charakteristiku Charakteristika: K, vhodnou pro aplikace s vyššími přechodovými proudy.
- Vypínací zkratová schopnost dle normy při 400 V je Vyp. zkrat. schopnost EN 60898 (400 V): 6 kA.
- Umožňuje odpojení nulového vodiče, konfigurace je 3+NA (3 chráněné póly, 4 póly celkem).
- Patří do řady a nese identifikaci Produktová řada: S203; ABB 2CDS253103R0407; Modulární šířka: 4.
Interní název produktu
S203-K8 NA
Podrobný popis produktu
S203-K8NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 8 A, vypínací charakteristika: K, vypínací schopnost Icn: 6 kA
