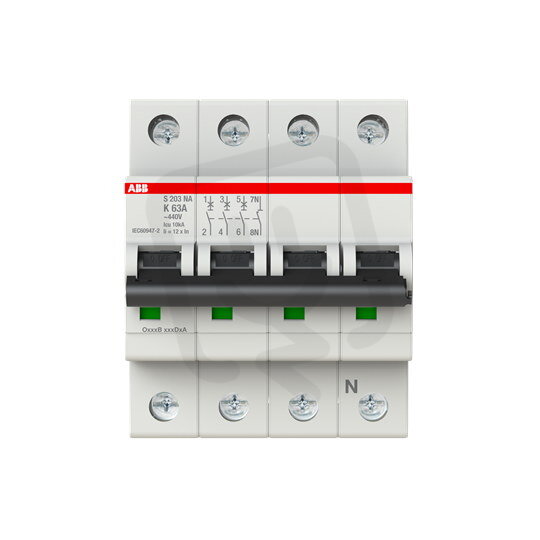

ABB S203-K63NA jistič 3F odpojení N vodiče (3+NA) 63 A char. K 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 062,28 Kč
Cena po registraci:
1 841,38 Kč/ks
Po registraci bez DPH:
1 521,80 Kč
Vaše cena s DPH:
1 917,96 Kč/ks
Vaše cena bez DPH:
1 585,09 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134256
- Kód dodavatele:
- 2CDS253103R0607
- EAN:
- 4016779551212
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 17,6 W
ABB S203-K63NA jistič 3F odpojení N vodiče (3+NA) 63 A char. K 6kA
Jistič ABB S203-K63NA (EAN 4016779551212) je třípólový jistič s odpojením N vodiče (3 chráněné póly, celkem 4 póly – 3+NA) s jmenovitým proudem 63 A, charakteristikou K a jmenovitým napětím 400 V.
Má vypínací schopnost 6 kA dle EN 60898 (400 V) a vypínací schopnosti Icu 10 kA (400 V) a 20 kA (230 V), je určen pro montáž do rozváděčů o šířce 4 modulů s krytím IP20 a spínajícím N vodičem.
Podporuje připojení vodičů pevných i vícežilových do průřezů 0,75–35 mm² (pevné) a 0,75–25 mm² (vícežilové), pracuje při frekvenci 50–60 Hz a okolní teplotě -25–55 °C a nabízí možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Poskytuje jmenovitý proud 63 A, vhodný pro ochranu silových obvodů s tímto zatížením.
- Má třípólové provedení s odpojením nulového (N) vodiče — 3+N, celkem 4 póly, což umožňuje přerušení všech fází i nulového vodiče.
- Je určen pro střídavé napětí (AC), jak je běžné v domovních a průmyslových rozvodech.
- Nese charakteristiku K, vhodnou pro aplikace s vyššími prahovými spouštěcími proudy (např. indukční zátěže).
- Má vypínací schopnost 6 kA při 400 V podle EN 60898, která určuje jeho chování při zkratových proudech.
- Zabírá šířku 4 modulů pro montáž do rozvaděče.
Interní název produktu
S203-K63 NA
Podrobný popis produktu
S203-K63NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 63 A, vypínací charakteristika: K, vypínací schopnost Icn: 6 kA
