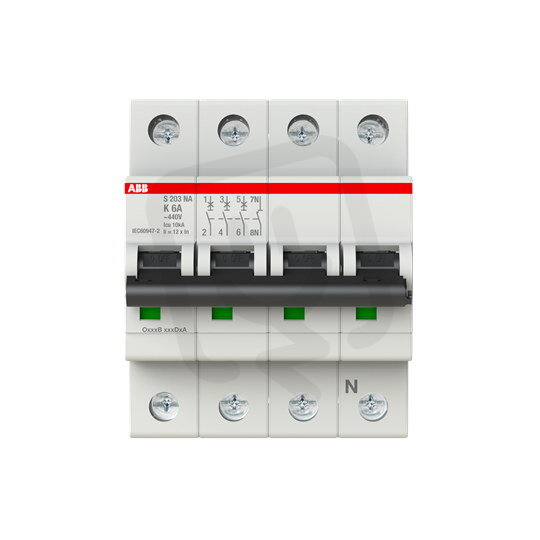

S203-K6NA jistič 3F odpojení N vodiče (3+NA) 6 A char. K 6kA ABB 2CDS253103R0377
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
906,51 Kč
Cena po registraci:
809,44 Kč/ks
Po registraci bez DPH:
668,96 Kč
Vaše cena s DPH:
843,09 Kč/ks
Vaše cena bez DPH:
696,77 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134246
- Kód dodavatele:
- 2CDS253103R0377
- EAN:
- 4016779532679
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 7,6 W
S203-K6NA jistič 3F odpojení N vodiče (3+NA) 6 A char. K 6kA ABB 2CDS253103R0377
S203-K6NA jistič ABB (EAN 4016779532679) s odpojením N vodiče (3+NA) je modulární jistič řady S203 o šířce 4 modulů.
Má jmenovitý proud 6 A, charakteristiku K, jmenovité napětí 400 V a vypínací schopnost 6 kA podle EN 60898 (400 V) s Icu 10 kA pro IEC 60947‑2 (400 V) a 20 kA pro 230 V.
Poskytuje ochranu pro 3 chráněné póly (celkem 4), má spínající N vodič, možnost doplňkové výbavy, připojení vodičů 0,75–35 mm² (pevný) / 0,75–25 mm² (vícežilový), vestavěnou hloubku 69 mm, stupeň krytí IP20 a provozní teplotu -25–55 °C.
Proč si vybrat tento jistič S203-K6NA?
- Je určen pro obvody s jmenovitým proudem 6 A.
- Má charakteristiku K, vhodnou pro ochranu obvodů s vyššími spouštěcími proudy.
- Umožňuje odpojení neutrálu v konfiguraci 3+NA (3 chráněné póly, celkem 4 póly).
- Vypínací zkratová schopnost podle EN 60898 při 400 V je 6 kA.
- Je určen pro střídavé napětí (AC).
- Zabírá na liště 4 modulární jednotky, což usnadňuje návrh rozvaděče.
Interní název produktu
S203-K6 NA
Podrobný popis produktu
S203-K6NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 6 A, vypínací charakteristika: K, vypínací schopnost Icn: 6 kA
