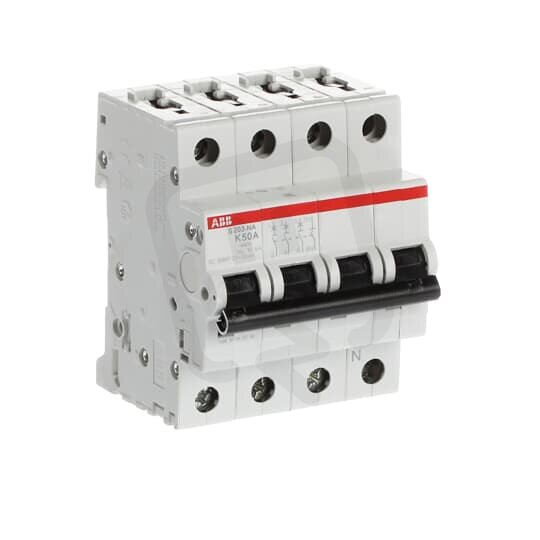

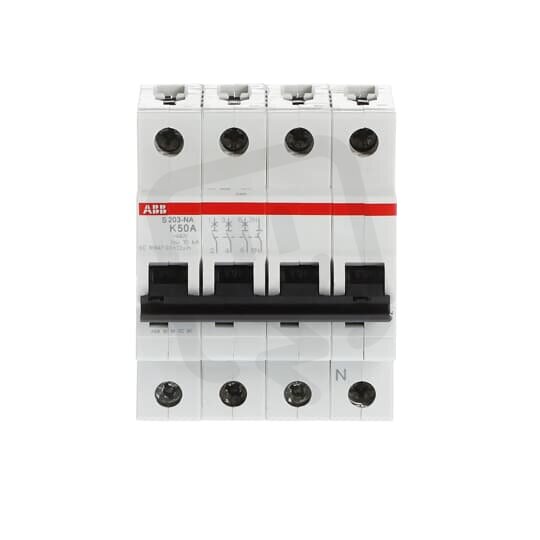

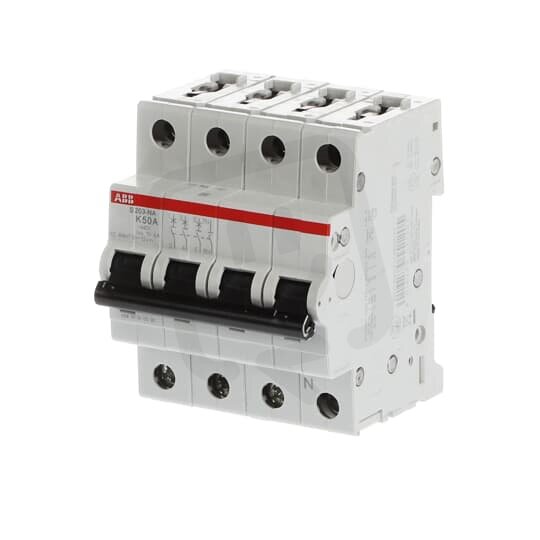

ABB S203-K50NA jistič 3F odpojení N vodiče (3+NA) 50 A char. K 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 812,47 Kč
Cena po registraci:
1 618,34 Kč/ks
Po registraci bez DPH:
1 337,47 Kč
Vaše cena s DPH:
1 685,64 Kč/ks
Vaše cena bez DPH:
1 393,09 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134255
- Kód dodavatele:
- 2CDS253103R0577
- EAN:
- 4016779551205
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 12,4 W
ABB S203-K50NA jistič 3F odpojení N vodiče (3+NA) 50 A char. K 6kA
ABB S203-K50NA je modulární jistič s odpojením N vodiče (3+NA), jmenovitý proud 50 A, charakteristika K a modulární šířka 4 (EAN 4016779551205).
Má vypínací schopnost dle lcn EN 60898 při 400 V 6 kA, dle IEC 60947-2 Icu 10 kA (400 V) a 20 kA (230 V), jmenovité napětí 400 V, stupeň krytí IP20 a spíná N vodič; možnost doplňkové výbavy je ano.
Podporuje pevné vodiče do 0,75–35 mm² a vícežilové do 0,75–25 mm², provozní teplota -25–55 °C a izolační napětí Ui 440 V.
Proč si vybrat tento jistič?
- Umožňuje ochranu obvodu při jmenovitém proudu 50 A.
- S vypínací charakteristikou K, vhodný pro obvody s většími krátkodobými nárazy proudu (např. motory).
- Má vypínací schopnost až 6 kA při 400 V podle EN 60898, pro omezení následků zkratů.
- Konfigurace 3+NA — chrání 3 póly a zároveň umožňuje odpojení vodiče N.
- Určen pro střídavé napětí (AC).
- Modulární šířka 4 pro jednoduchou montáž na DIN lištu.
Interní název produktu
S203-K50 NA
Podrobný popis produktu
S203-K50NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 50 A, vypínací charakteristika: K, vypínací schopnost Icn: 6 kA
