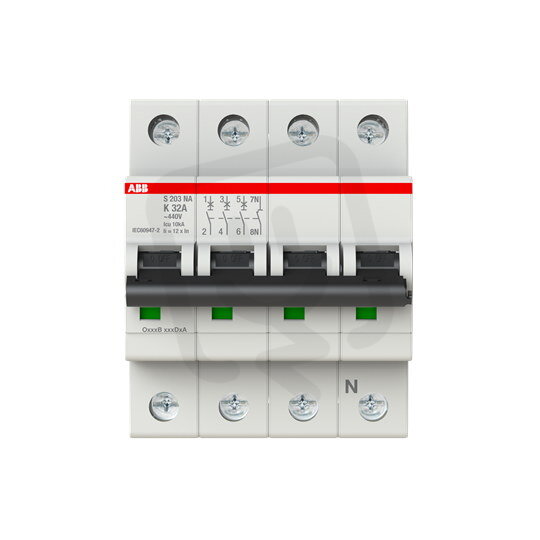

ABB S203-K32NA jistič 3F odpojení N vodiče (3+NA) 32 A char. K 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 088,42 Kč
Cena po registraci:
971,86 Kč/ks
Po registraci bez DPH:
803,19 Kč
Vaše cena s DPH:
1 012,27 Kč/ks
Vaše cena bez DPH:
836,59 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134253
- Kód dodavatele:
- 2CDS253103R0537
- EAN:
- 4016779532747
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 14,4 W
ABB S203-K32NA jistič 3F odpojení N vodiče (3+NA) 32 A char. K 6kA
Jistič ABB S203-K32NA v provedení třífázového odpojení s N vodičem (3+NA) má jmenovitý proud 32 A, charakteristiku K a modulární šířku 4.
Poskytuje vypínací schopnost podle EN 60898 6 kA (400 V) a Icu IEC 60947‑2 10 kA (400 V) / 20 kA (230 V), jmenovité napětí 400 V, počet chráněných pólů 3 a celkem 4 póly, přičemž je krytý stupněm IP20.
Umožňuje spínání N vodiče, podporuje pevné vodiče 0,75–35 mm² a vícežilové připojení 0,75–25 mm², provozní frekvenci 50–60 Hz, rozsah provozní teploty -25–55 °C, vestavěnou hloubku 69 mm, možnost doplňkové výbavy, izolační napětí 440 V, impulsní odolnost 4 kV, třídu omezení proudu 3 a ztrátový výkon 14,4 W.
Proč si vybrat tento jistič?
- Pro běžné obvody poskytuje ochranu s jmenovitým proudem 32 A.
- Díky charakteristice K zvládá krátkodobé nárazové proudy při spouštění motorů a indukční zátěží.
- Má vypínací schopnost 6 kA podle EN 60898 (400 V), což odpovídá běžným zkratovým podmínkám v instalacích.
- Je navržen jako 3+NA (4 póly) s odpojením N vodiče, takže nulový vodič se při vypnutí rovněž odpojí.
- Zajišťuje ochranu pro 3 chráněné póly, tedy tři fáze v třífázovém zapojení.
- Zabere na liště 4 moduly, což usnadňuje plánování rozvaděče.
Interní název produktu
S203-K32 NA
Podrobný popis produktu
S203-K32NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 32 A, vypínací charakteristika: K, vypínací schopnost Icn: 6 kA
