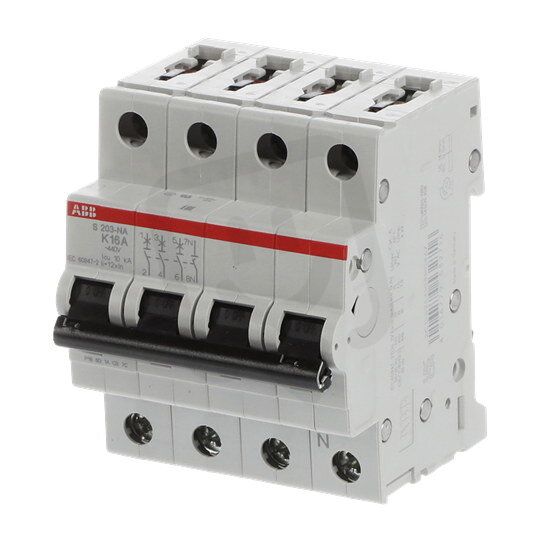

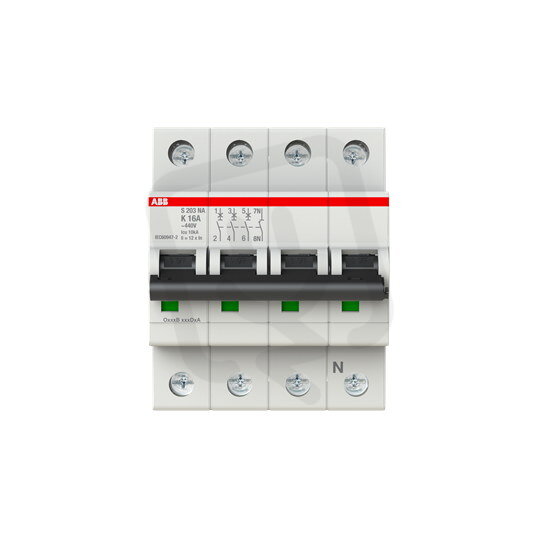

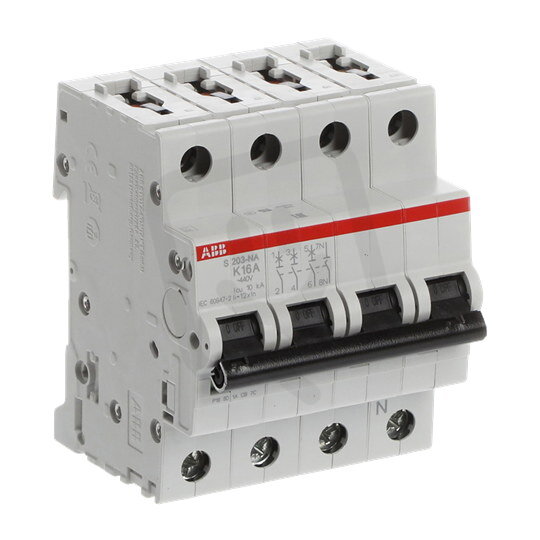

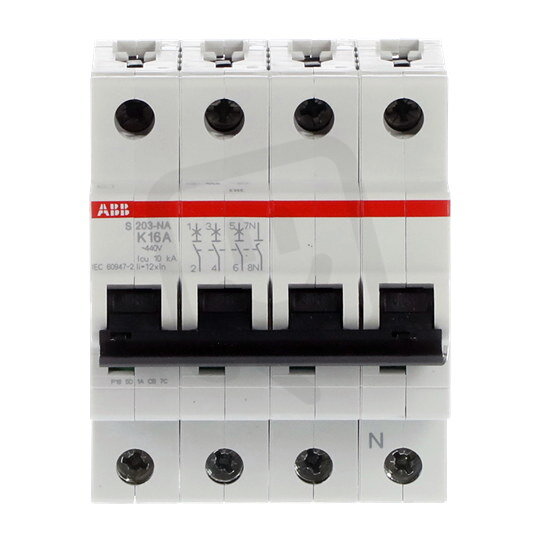

ABB S203-K16NA jistič 3F odpojení N vodiče (3+NA) 16 A char. K 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
802,41 Kč
Cena po registraci:
716,50 Kč/ks
Po registraci bez DPH:
592,15 Kč
Vaše cena s DPH:
746,28 Kč/ks
Vaše cena bez DPH:
616,76 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134250
- Kód dodavatele:
- 2CDS253103R0467
- EAN:
- 4016779532716
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 8 W
ABB S203-K16NA jistič 3F odpojení N vodiče (3+NA) 16 A char. K 6kA
Jistič ABB S203-K16NA (EAN: 4016779532716) je modulární třífázový jistič se spínáním N vodiče (3+NA) pro střídavé napětí 400 V a jmenovitý proud 16 A.
Má charakteristiku K, vypínací zkratovou schopnost 6 kA (EN 60898, 400 V) a průrazné hodnoty Icu 10 kA (IEC 60947-2, 400 V) a 20 kA (IEC 60947-2, 230 V).
Součást řady S203 s modulární šířkou 4 a krytím IP20 pracuje v rozsahu teplot -25–55 °C, umožňuje připojení vodičů 0,75–35 mm² (pevný) nebo 0,75–25 mm² (vícežilový), má vestavěnou hloubku 69 mm, možnost doplňkové výbavy a není odolný proti výbuchu ani určen k instalaci pod omítku.
Proč si vybrat tento jistič?
- Patří do produktové řady ABB S203, což usnadňuje kompatibilitu s dalšími prvky ABB.
- Má jmenovitý proud 16 A, vhodný pro obvody s tímto zatížením.
- Používá spoušť s charakteristikou K, která je určená pro rychle se měnící indukční zátěže.
- Dokáže přerušit zkratový proud až do 6 kA při 400 V (EN 60898), což zajišťuje ochranu při krátkodobých zkratech.
- Umožňuje odpojení nulového vodiče; má 3 chráněné póly + odpojitelný N (3+NA), celkem 4 póly.
- Zabírá 4 moduly na DIN liště, což usnadňuje plánování rozvaděče.
Interní název produktu
S203-K16 NA
Podrobný popis produktu
S203-K16NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 16 A, vypínací charakteristika: K, vypínací schopnost Icn: 6 kA
