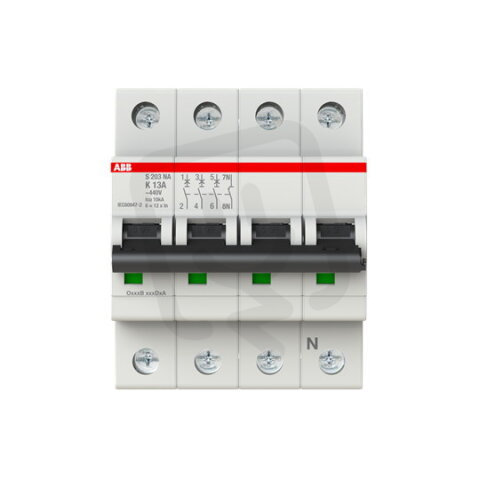

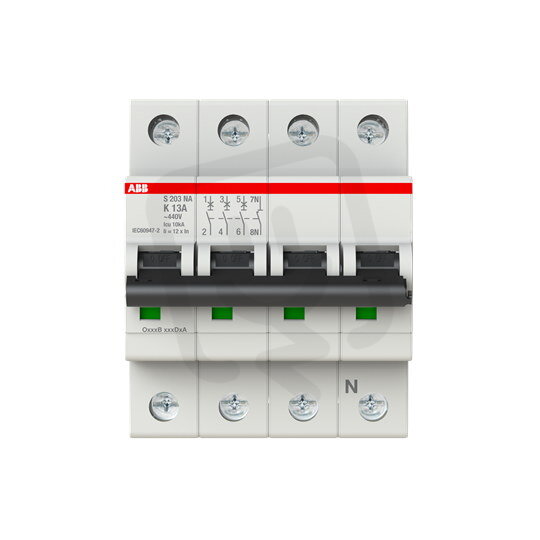

ABB S203-K13NA jistič 3F odpojení N vodiče (3+NA) 13 A char. K 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
985,24 Kč
Cena po registraci:
879,74 Kč/ks
Po registraci bez DPH:
727,06 Kč
Vaše cena s DPH:
916,31 Kč/ks
Vaše cena bez DPH:
757,28 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134249
- Kód dodavatele:
- 2CDS253103R0447
- EAN:
- 4016779532709
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 5,6 W
ABB S203-K13NA jistič 3F odpojení N vodiče (3+NA) 13 A char. K 6kA
Jistič ABB S203-K13NA (EAN: 4016779532709) je 4-modulový třípólový přístroj s odpojením N vodiče (3+NA), určený pro střídavé napětí 400 V a jmenovitý proud 13 A s charakteristikou K.
Má vypínací schopnost zkratu dle EN 60898 6 kA (400 V), dle IEC 60947-2 Icu 10 kA (400 V) a 20 kA (230 V), umožňuje spínání N vodiče a nabízí možnost doplňkové výbavy.
Podporuje průřezy vodičů pevný 0,75–35 mm² a vícežilový 0,75–25 mm², má stupeň krytí IP20, provozní teplotu -25–55 °C a ztrátový výkon 5,6 W; není výbuchu odolný a není určen pro podomítkovou instalaci.
Proč si vybrat tento jistič?
- Umožňuje odpojení nulového vodiče díky 3+NA (odpojení N vodiče).
- Je dimenzován na jmenovitý proud 13 A, vhodný pro běžné obvody.
- Má charakteristiku K, vhodnou pro obvody s vyššími záběhovými proudy, například u motorů nebo transformátorů.
- Vypínací zkratová schopnost 6 kA při 400 V (EN 60898) zabezpečuje ochranu proti zkratům.
- Zabezpečuje 3 chráněné póly (celkem 4 póly včetně N), tedy ovládá všechny fáze i nulový vodič.
- Zabírá 4 moduly na DIN liště, což usnadňuje plánování rozvaděče.
Interní název produktu
S203-K13 NA
Podrobný popis produktu
S203-K13NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 13 A, vypínací charakteristika: K, vypínací schopnost Icn: 6 kA
