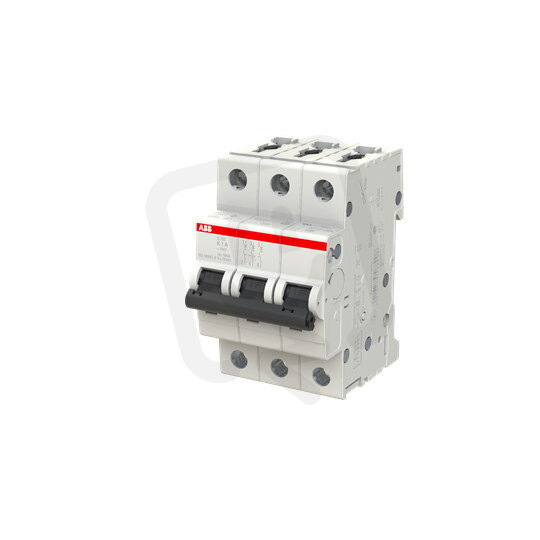

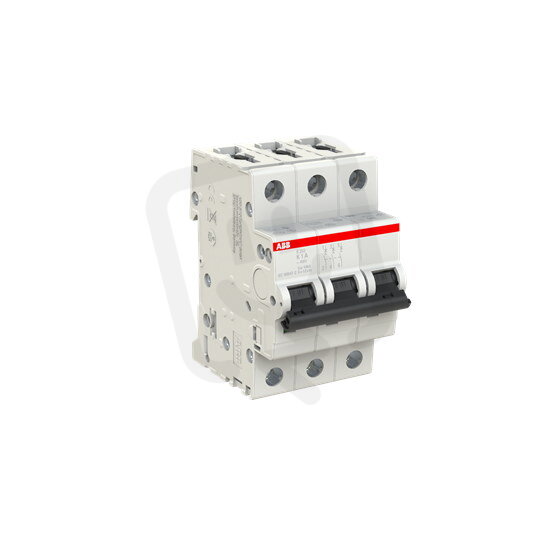

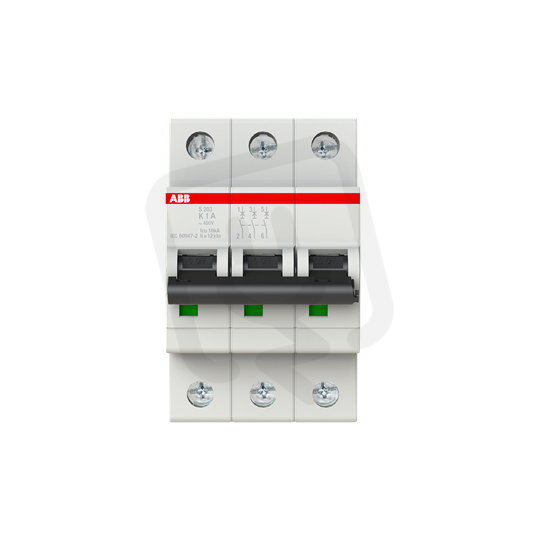

S203-K1 3 fázový jistič 1 A char. K 6kA ABB 2CDS253001R0217
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 068,61 Kč
Cena po registraci:
954,16 Kč/ks
Po registraci bez DPH:
788,56 Kč
Vaše cena s DPH:
993,83 Kč/ks
Vaše cena bez DPH:
821,35 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134190
- Kód dodavatele:
- 2CDS253001R0217
- EAN:
- 4016779507479
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 3,75 W
S203-K1 3 fázový jistič 1 A char. K 6kA ABB 2CDS253001R0217
Jistič S203-K1 (2CDS253001R0217) od ABB (EAN 4016779507479) je 3fázový modulární jistič s charakteristikou K a jmenovitým proudem 1 A, určený pro AC/DC s jmenovitým napětím 400 V a šířkou 3 moduly (krytí IP20).
Má vypínací zkratovou schopnost 6 kA dle EN 60898 (400 V), Icu 10 kA dle IEC 60947-2 (400 V) a 20 kA při 230 V; možnost doplňkové výbavy ano a nespíná nulový vodič (Spínající N: ne).
Podporuje pevné vodiče 0,75–35 mm² a vícežilové připojení 0,75–25 mm², pracuje při frekvenci 50–60 Hz v teplotním rozsahu -25 až 55 °C, má impulzní odolné napětí 4 kV a ztrátový výkon 3,75 W.
Proč si vybrat tento jistič?
- Model S203-K1 patří do produktové řady S203 a je navržen jako třífázový jistič.
- Určen pro AC/DC napětí, lze jej použít ve střídavých i stejnosměrných obvodech.
- Jmenovitý proud je 1 A, vhodný pro ochranu obvodů s nízkým zatížením.
- Vypínací charakteristika je typu K, což zrychluje reakci při náhlých proudových nárazech.
- Vypínací zkratová schopnost podle EN 60898 při 400 V činí 6 kA, takže jistič zvládne odpovídající krátkodobé zkratové proudy.
- Zabírá 3 moduly na DIN liště, což usnadňuje jeho montáž do rozvaděče.
Interní název produktu
S203-K1
Podrobný popis produktu
S203-K1; 3 fázový jistič, jmenovitý proud In: 1 A, vypínací charakteristika: K, vypínací schopnost Icn: 6 kA
