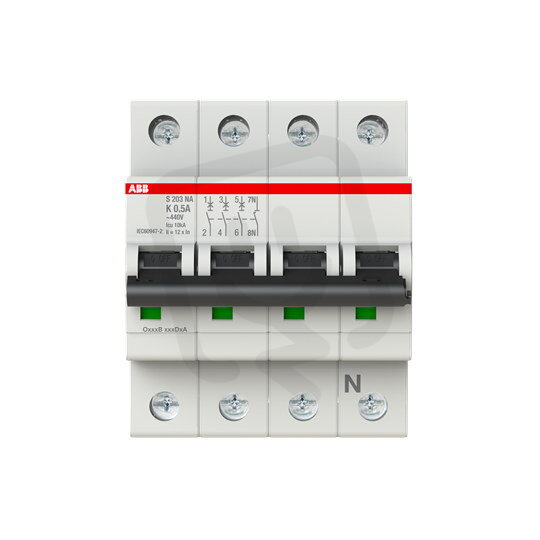

ABB S203-K0,5NA jistič 3F odpojení N vodiče (3+NA) 0.5 A char. K 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 293,88 Kč
Cena po registraci:
1 155,31 Kč/ks
Po registraci bez DPH:
954,80 Kč
Vaše cena s DPH:
1 203,35 Kč/ks
Vaše cena bez DPH:
994,50 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134240
- Kód dodavatele:
- 2CDS253103R0157
- EAN:
- 4016779532617
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 0,5 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4,4 W
ABB S203-K0,5NA jistič 3F odpojení N vodiče (3+NA) 0.5 A char. K 6kA
Jistič ABB S203-K0,5NA (EAN 4016779532617) je modulární přístroj 3+NA z řady S203 s jmenovitým proudem 0,5 A, charakteristikou K a modulární šířkou 4.
Poskytuje vypínací zkratovou schopnost 6 kA podle EN 60898 (400 V) a 10 kA / 20 kA podle IEC 60947-2 při 400 V / 230 V, má jmenovité napětí 400 V a pracuje na frekvenci 50–60 Hz.
Má spínání nulového vodiče, ochranné krytí IP20, možnost doplňkové výbavy, podporu pevného vodiče do 0,75–35 mm² a vícežilového připojení do 0,75–25 mm², provozní teplotu -25–55 °C a vestavěnou hloubku 69 mm.
Proč si vybrat tento jistič?
- Jmenovitý proud je 0,5 A, vhodný pro ochranu menších proudových větví.
- S charakteristikou K, určenou pro obvody s vyššími spouštěcími proudy (např. indukční zátěže).
- Má celkem 4 póly (3 chráněné + samostatný N), což umožňuje bezpečné odpojení neutrálního vodiče.
- Vypínací zkratová schopnost podle EN 60898 při 400 V AC je 6 kA, což určuje schopnost jističe přerušit zkratový proud.
- Určen pro AC (střídavé) sítě.
- Patří do produktové řady S203, což usnadňuje kompatibilitu s ostatními moduly této řady.
Interní název produktu
S203-K0,5 NA
Podrobný popis produktu
S203-K0,5NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 0.5 A, vypínací charakteristika: K, vypínací schopnost Icn: 6 kA
