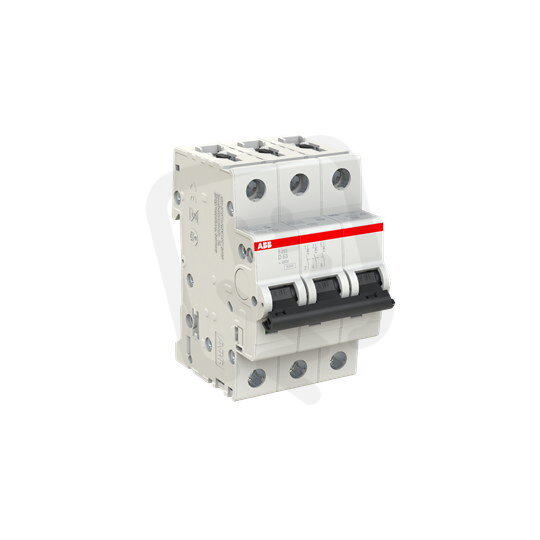

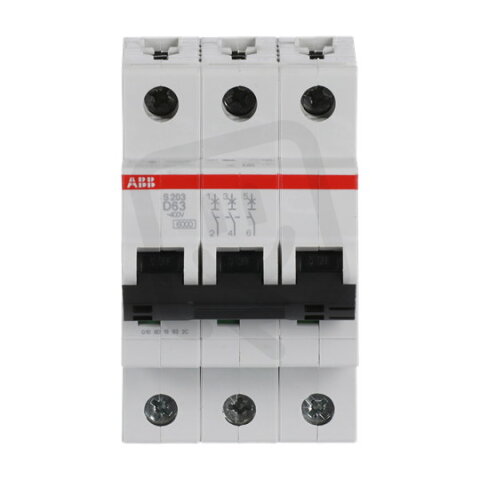

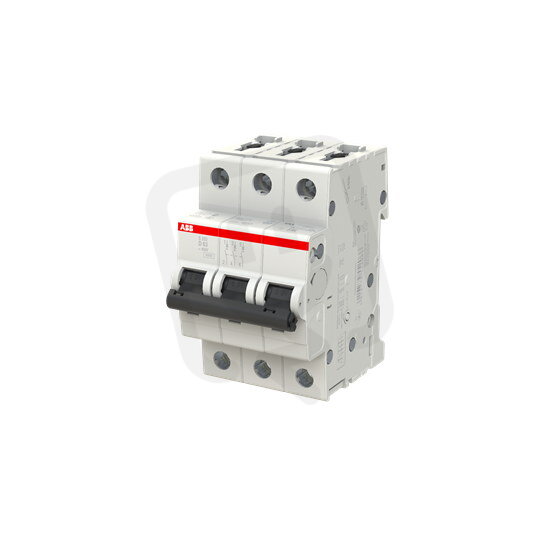

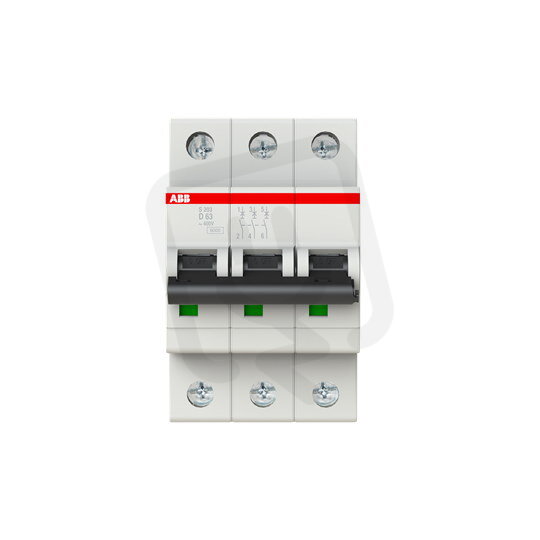

S203-D63 3 fázový jistič 63 A char. D 6kA ABB 2CDS253001R0631
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 232,41 Kč
Cena po registraci:
1 100,41 Kč/ks
Po registraci bez DPH:
909,43 Kč
Vaše cena s DPH:
1 146,17 Kč/ks
Vaše cena bez DPH:
947,25 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134403
- Kód dodavatele:
- 2CDS253001R0631
- EAN:
- 4016779552066
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,36 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 14,4 W
S203-D63 3 fázový jistič 63 A char. D 6kA ABB 2CDS253001R0631
S203-D63 3fázový modulární jistič ABB řady S203 s 3 póly a charakteristikou D, jmenovitým proudem 63 A a vhodný pro AC/DC do 400 V (modulární šířka 3, stupeň krytí IP20).
Poskytuje vypínací schopnost 6 kA dle EN 60898 (400 V) a 10 kA resp. 20 kA dle IEC 60947-2 pro 400 V a 230 V, kategorie přepětí 3 a impulsní odolné napětí 4 kV.
Umožňuje připojení vodičů pevného průřezu 0,75–35 mm² a vícežilého 0,75–25 mm², má vestavěnou hloubku 69 mm, provozní teplotu -25–55 °C, možnost doplňkové výbavy ano, nespíná nulový vodič (spínající N vodič: ne) a ztrátový výkon 14,4 W.
Proč si vybrat tento jistič?
- Má jmenovitý proud 63 A, vhodný pro ochranu silových obvodů s tímto zatížením.
- Charakteristika vypínání D zajišťuje spolehlivé vypnutí při nárazových a indukčních proudech (motory apod.).
- Vypínací schopnost zkratu 6 kA (při 400 V dle EN 60898) pokrývá běžné zkratové podmínky v rozvaděčích.
- Určený pro třífázové zapojení se 3 chráněnými póly, celkem 3 póly.
- Podporuje napětí AC/DC, proto ho lze použít ve střídavých i stejnosměrných obvodech.
- Má modulární šířku 3, vhodnou pro montáž na DIN lištu v rozvaděčích.
- Je součástí produktové řady S203 značky ABB (typ 2CDS253001R0631).
Interní název produktu
S203-D63
Podrobný popis produktu
S203-D63; 3 fázový jistič, jmenovitý proud In: 63 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
