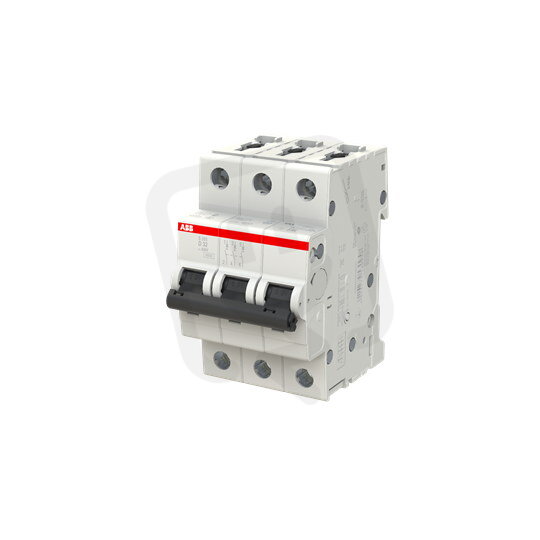

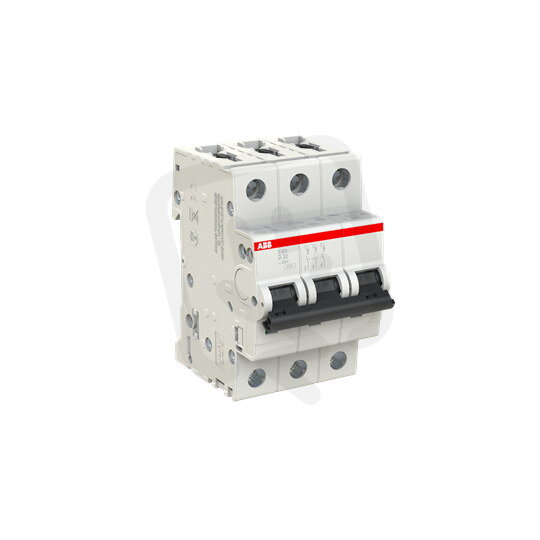

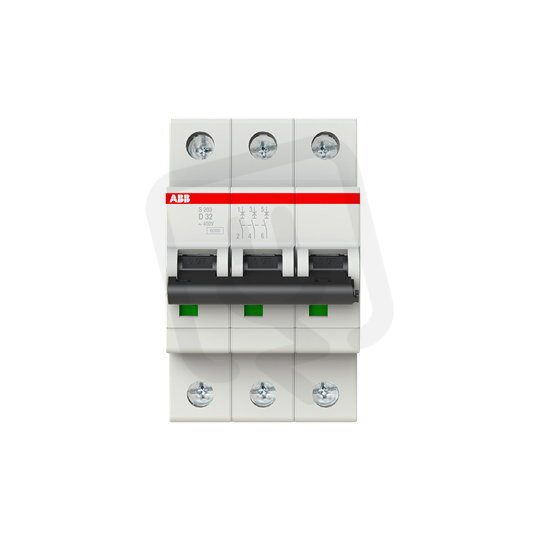

S203-D32 3 fázový jistič 32 A char. D 6kA ABB 2CDS253001R0321
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
756,32 Kč
Cena po registraci:
675,34 Kč/ks
Po registraci bez DPH:
558,13 Kč
Vaše cena s DPH:
703,41 Kč/ks
Vaše cena bez DPH:
581,33 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134400
- Kód dodavatele:
- 2CDS253001R0321
- EAN:
- 4016779530958
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,36 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 10,8 W
S203-D32 3 fázový jistič 32 A char. D 6kA ABB 2CDS253001R0321
Modulární třífázový jistič S203-D32 (EAN 4016779530958) z produktové řady S203 určený pro AC/DC instalace a montáž na lištu.
Má jmenovitý proud 32 A s charakteristikou D a chrání 3 póly; jmenovité napětí 400 V; vypínací schopnost lcn EN 60898 při 400 V 6 kA (Icu IEC 60947‑2: 10 kA při 400 V, 20 kA při 230 V).
Nabízí modulární šířku 3, stupeň krytí IP20, možnost doplňkové výbavy, připojení pevného vodiče 0,75–35 mm² (vícežilového 0,75–25 mm²), provozní teplotu -25–55 °C a ztrátový výkon 10,8 W.
Proč si vybrat tento třífázový jistič?
- Kompatibilní s napětím AC/DC, takže je použitelný jak ve střídavých, tak ve stejnosměrných obvodech.
- Zabírá v rozvaděči 3 modulární šířky, což usnadňuje plánování místa při instalaci.
- Disponuje spouštěcí charakteristikou D, vhodnou pro obvody s vyššími proudy záběru (např. motory).
- Nastavený jmenovitý proud je 32 A pro ochranu obvodů s odpovídajícím zatížením.
- Vypínací schopnost podle EN 60898 při 400 V činí 6 kA, zajišťuje ochranu při zkratových událostech.
- Chrání 3 póly, tedy je určen pro třífázová zapojení.
Interní název produktu
S203-D32
Podrobný popis produktu
S203-D32; 3 fázový jistič, jmenovitý proud In: 32 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
