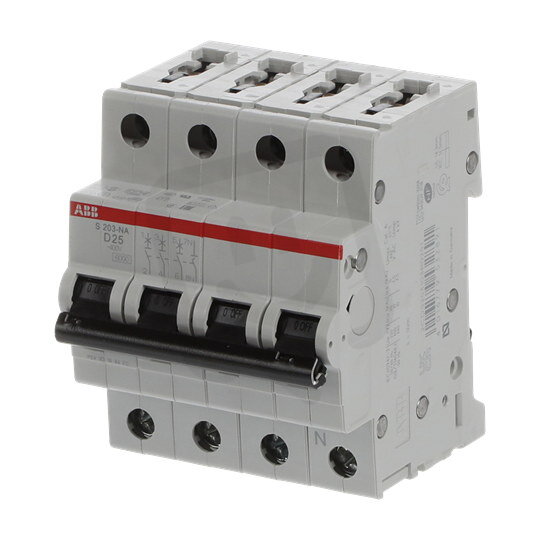

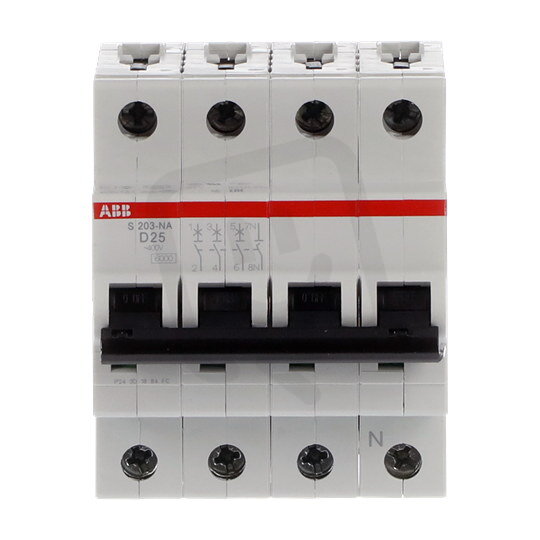

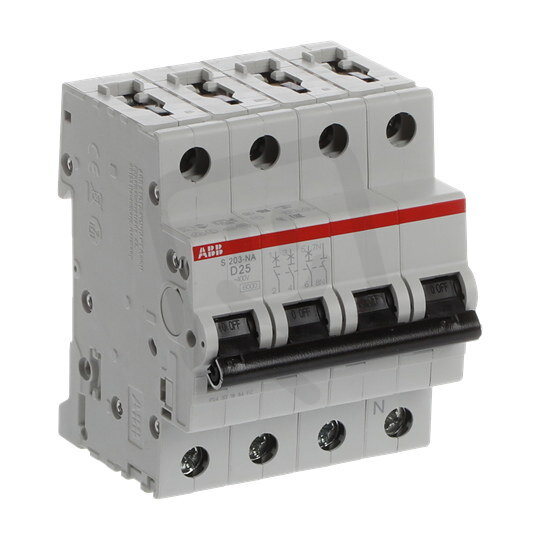

ABB S203-D25NA jistič 3F odpojení N vodiče (3+NA) 25 A char. D 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 138,20 Kč
Cena po registraci:
1 016,30 Kč/ks
Po registraci bez DPH:
839,92 Kč
Vaše cena s DPH:
1 058,57 Kč/ks
Vaše cena bez DPH:
874,85 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134450
- Kód dodavatele:
- 2CDS253103R0251
- EAN:
- 4016779532891
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 12,4 W
ABB S203-D25NA jistič 3F odpojení N vodiče (3+NA) 25 A char. D 6kA
Jistič ABB S203-D25NA (třífázový 3+NA) s EAN 4016779532891 je určený pro ochranu třífázových obvodů s přepínáním N vodiče a má charakteristiku D.
Má jmenovitý proud 25 A, jmenovité napětí 400 V, vypínací schopnost podle lcn EN 60898 6 kA (400 V) a vypínací schopnost Icu podle IEC 60947-2 10 kA (400 V) / 20 kA (230 V); stupeň krytí je IP20 a modulární šířka 4 moduly.
Podporuje připojení pevného vodiče do průřezu 0,75–35 mm² a vícežilového 0,75–25 mm², má vestavěnou hloubku 69 mm, provozní teplotu -25–55 °C, možnost doplňkové výbavy a třídu omezení proudu 3.
Proč si vybrat tento jistič?
- Tento přístroj patří do produktové řady S203, která je určena pro modulární instalace.
- Jistič je konstruován pro třífázové zapojení s odpojením neutrálního vodiče, tedy 3+NA (3 chráněné póly a odpojitelný N).
- Pro běžné instalace má nastavený jmenovitý proud 25 A.
- Charakteristika spouště je D, vhodná pro obvody s vyššími náběhovými proudy.
- Vypínací (zkratová) schopnost při 400 V podle EN 60898 činí 6 kA.
- Modulární šířka zařízení je 4 moduly, což usnadňuje plánování místa v rozváděči.
Interní název produktu
S203-D25 NA
Podrobný popis produktu
S203-D25NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 25 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
