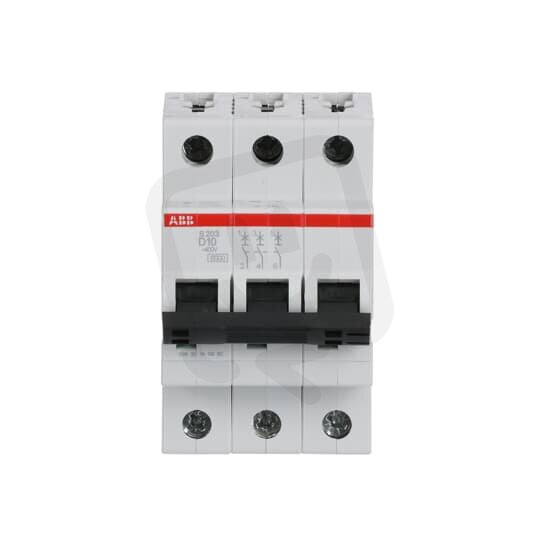

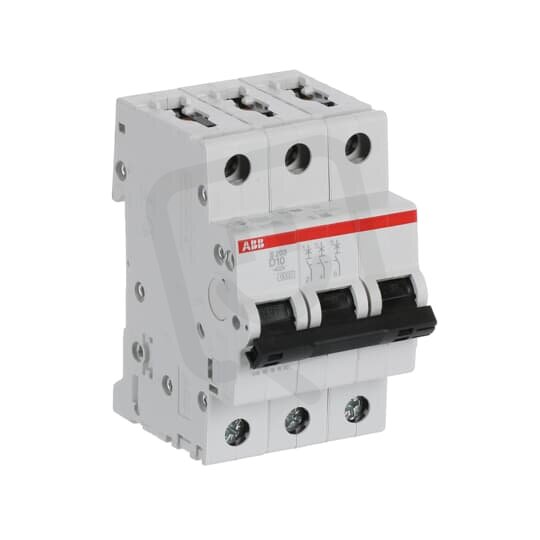

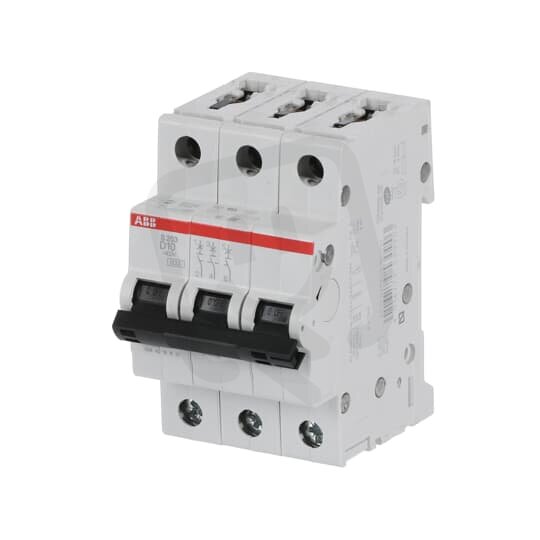

S203-D10 3 fázový jistič 10 A char. D 6kA ABB 2CDS253001R0101
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
684,86 Kč
Cena po registraci:
611,52 Kč/ks
Po registraci bez DPH:
505,39 Kč
Vaše cena s DPH:
636,94 Kč/ks
Vaše cena bez DPH:
526,40 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134395
- Kód dodavatele:
- 2CDS253001R0101
- EAN:
- 4016779530903
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4,8 W
S203-D10 3 fázový jistič 10 A char. D 6kA ABB 2CDS253001R0101
S203-D10 3fázový jistič ABB (EAN 4016779530903) s charakteristikou D a jmenovitým proudem 10 A chrání 3 póly při jmenovitém napětí 400 V a modulární šířce 3.
Vypínací zkratová schopnost je 6 kA (EN 60898, 400 V), Icu podle IEC 60947-2 je 10 kA (400 V) a 20 kA (230 V), podporuje doplňkovou výbavu, umožňuje připojení vodičů pevný 0,75–35 mm2 / vícežilový 0,75–25 mm2 a pracuje v rozsahu teplot -25–55 °C při ztrátovém výkonu 4,8 W.
Proč si vybrat tento třífázový jistič?
- Kompatibilní se střídavým i stejnosměrným napětím: AC/DC, vhodný pro různé typy instalací.
- Určen pro ochranu obvodů s jmenovitým proudem 10 A.
- Zabírá na liště 3 moduly, což usnadňuje montáž v rozváděčích s omezeným prostorem.
- Charakteristika vypínání D je vhodná tam, kde se vyskytují impulzní nebo spouštěcí proudy (např. u motorů).
- Vypínací schopnost 6 kA při 400 V dle normy EN 60898 pro ochranu proti zkratovým proudům v běžných sítích.
- Navrženo pro třífázové aplikace: 3 póly pokrývají všechny fáze obvodu.
Interní název produktu
S203-D10
Podrobný popis produktu
S203-D10; 3 fázový jistič, jmenovitý proud In: 10 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
