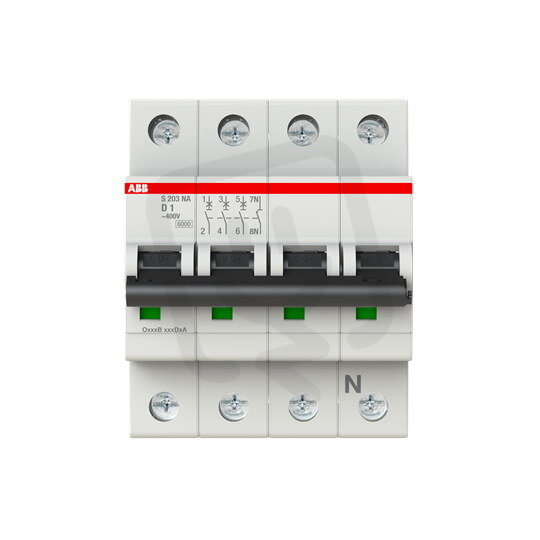

S203-D1NA jistič 3F odpojení N vodiče (3+NA) 1 A char. D 6kA ABB 2CDS253103R0011
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 293,88 Kč
Cena po registraci:
1 155,31 Kč/ks
Po registraci bez DPH:
954,80 Kč
Vaše cena s DPH:
1 203,35 Kč/ks
Vaše cena bez DPH:
994,50 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134439
- Kód dodavatele:
- 2CDS253103R0011
- EAN:
- 4016779532778
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 5 W
S203-D1NA jistič 3F odpojení N vodiče (3+NA) 1 A char. D 6kA ABB 2CDS253103R0011
S203-D1NA jistič (EAN: 4016779532778) je modulární přístroj o šířce 4 modulů se 3 chráněnými póly a celkem 4 póly (3+NA), určený pro jmenovité napětí 400 V a frekvenci 50–60 Hz.
Má jmenovitý proud 1 A s charakteristikou D, vypínací zkratovou schopnost 6 kA (lcn EN 60898 při 400 V) a Icu 10 kA při 400 V / 20 kA při 230 V; dále spíná N vodič, má stupeň krytí IP20 a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Patří do produktové řady S203, takže je součástí známé řady modulárních jističů.
- Je určen pro střídavé napětí (AC).
- Má jmenovitý proud 1 A, vhodný pro ochranu malých obvodů.
- Charakteristika vypínání D je určena pro obvody s vyššími spouštěcími proudy.
- Nabízí vypínací zkratovou schopnost 6 kA při 400 V (EN 60898).
- Má konfiguraci pólů 3+NA (4 póly), tedy umožňuje odpojení nulového vodiče spolu s třemi fázemi.
Interní název produktu
S203-D1 NA
Podrobný popis produktu
S203-D1NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 1 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
