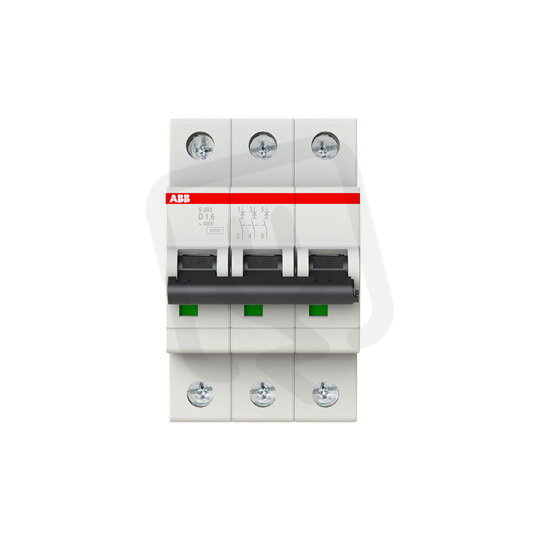

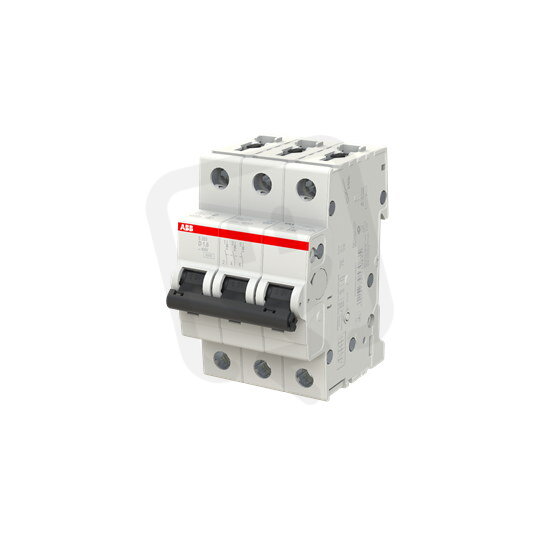

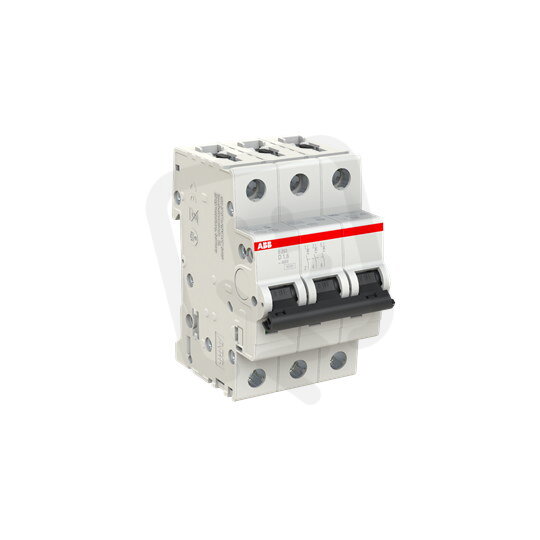

S203-D1,6 3 fázový jistič 1.6 A char. D 6kA ABB 2CDS253001R0971
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
864,06 Kč
Cena po registraci:
771,53 Kč/ks
Po registraci bez DPH:
637,63 Kč
Vaše cena s DPH:
803,61 Kč/ks
Vaše cena bez DPH:
664,14 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134389
- Kód dodavatele:
- 2CDS253001R0971
- EAN:
- 4016779530835
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1,6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4,5 W
S203-D1,6 3 fázový jistič 1.6 A char. D 6kA ABB 2CDS253001R0971
S203-D1,6 je třífázový jistič řady S203 od ABB (EAN 4016779530835) se 3 póly a charakteristikou D pro jmenovitý proud 1,6 A a jmenovité napětí 400 V.
Má typ napětí AC/DC, modulární šířku 3, stupeň krytí IP20 a vypínací zkratovou schopnost 6 kA (EN 60898, 400 V) s hodnotami Icu 10 kA (IEC 60947-2, 400 V) a Icu 20 kA (IEC 60947-2, 230 V).
Umožňuje doplňkovou výbavu (ano), připojení vodičů pevné 0,75–35 mm² a vícežilové 0,75–25 mm², má ztrátový výkon 4,5 W, impulsní odolné napětí 4 kV, izolační napětí 440 V, třídu omezení proudu 3 a provozní rozsah teplot -25–55 °C při vestavěné hloubce 69 mm.
Proč si vybrat tento třífázový jistič?
- Vhodný pro střídavé i stejnosměrné obvody díky typu napětí AC/DC.
- Navržen pro třífázové zapojení se 3 chráněnými póly.
- Jmenovitý proud 1,6 A poskytuje ochranu obvodům s nízkým proudovým zatížením.
- Charakteristika vypínání D je určena pro obvody s vyššími zapalovacími proudy.
- Vypínací schopnost dle EN 60898 při 400 V činí 6 kA, což zajišťuje odpojení při zkratových stavech.
- Kompaktní rozměr s modulární šířkou 3 moduly usnadňuje zabudování do rozvaděče.
Interní název produktu
S203-D1,6
Podrobný popis produktu
S203-D1,6; 3 fázový jistič, jmenovitý proud In: 1.6 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
