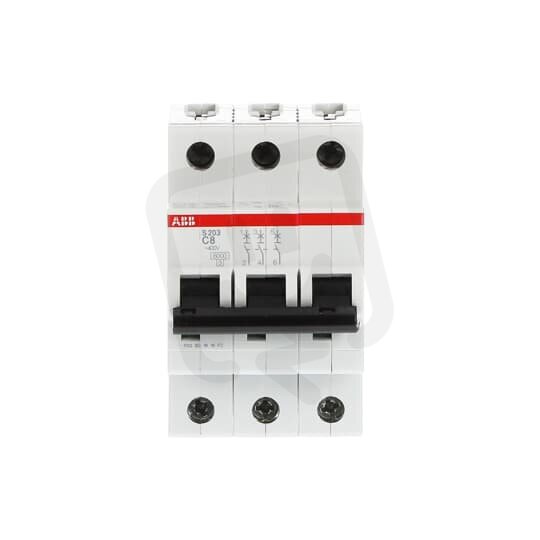

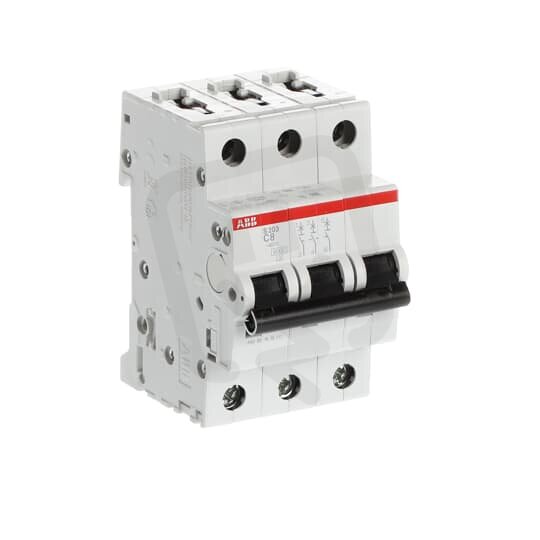

Jistič S203-C8, 3F, 8A, char. C, 6kA, ABB 2CDS253001R0084
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
697,53 Kč
Cena po registraci:
622,84 Kč/ks
Po registraci bez DPH:
514,74 Kč
Vaše cena s DPH:
648,73 Kč/ks
Vaše cena bez DPH:
536,14 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134094
- Kód dodavatele:
- 2CDS253001R0084
- EAN:
- 4016779467605
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 8 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4,5 W
Jistič S203-C8, 3F, 8A, char. C, 6kA, ABB 2CDS253001R0084
Jistič S203-C8 (ABB 2CDS253001R0084, EAN: 4016779467605) je třípólový modulární jistič s jmenovitým proudem 8 A, charakteristikou C a šířkou 3 modulární šířky pro AC/DC aplikace.
Má jmenovité napětí 400 V, vypínací schopnost 6 kA (EN 60898, 400 V) a Icu 10 kA (IEC 60947-2, 400 V) / 20 kA (IEC 60947-2, 230 V), krytí IP20, možnost doplňkové výbavy a nepřepíná N vodič; podporuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm².
Další parametry zahrnují izolační napětí Ui 440 V, impulsní odolné napětí 4 kV, provozní teplotu -25–55 °C a ztrátový výkon 4,5 W; není odolný proti výbuchu a není určen pro instalaci pod omítku.
Proč si vybrat tento jistič?
- Patří do produktové řady S203, takže odpovídá osvědčeným modulárním řešením od ABB.
- Je navržený pro jmenovitý proud 8 A, který chrání obvody s tímto zatížením.
- Má charakteristiku vypínání C, vhodnou pro obvody s vyššími náběhovými proudy, například u motorů.
- Je určen pro třífázová zapojení a má 3 póly, čímž zabezpečuje ochranu všech fází.
- Podporuje napětí AC/DC, takže jej lze použít ve střídavých i stejnosměrných obvodech.
- Vypínací zkratová schopnost činí 6 kA (EN 60898 při 400 V), což pokrývá běžné požadavky pro zkratovou ochranu.
Interní název produktu
S203-C8
Podrobný popis produktu
S203-C8; 3 fázový jistič, jmenovitý proud In: 8 A, vypínací charakteristika: C, vypínací schopnost Icn: 6 kA
