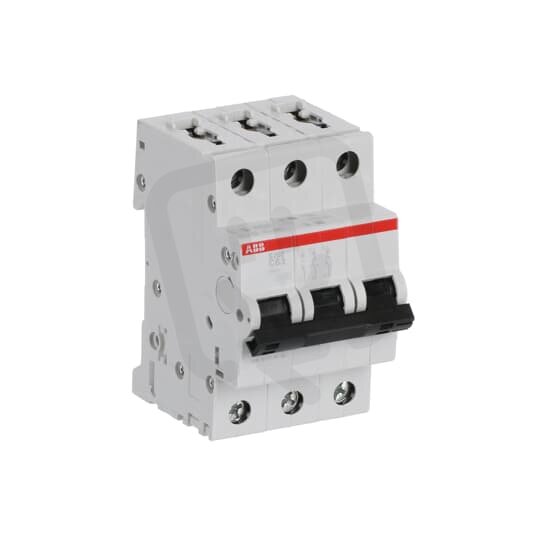

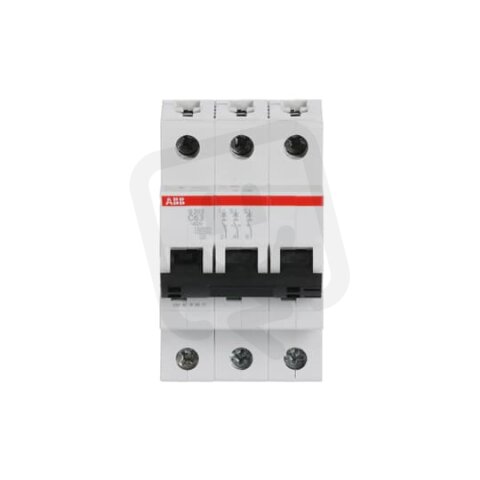

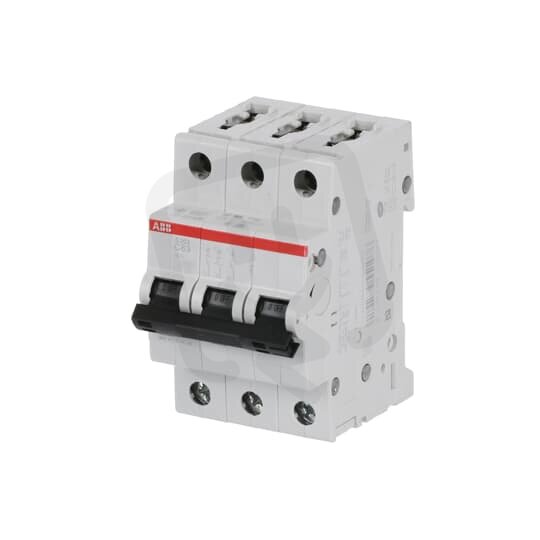

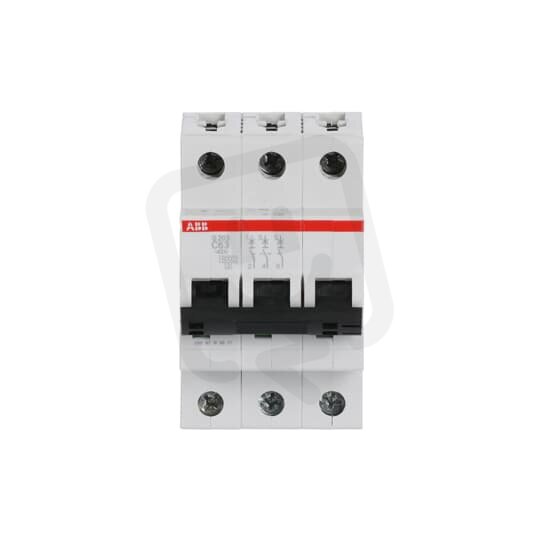

Jistič S203-C63, 3F, 63A, char. C, 6kA, ABB 2CDS253001R0634
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 408,88 Kč
Cena po registraci:
1 257,98 Kč/ks
Po registraci bez DPH:
1 039,65 Kč
Vaše cena s DPH:
1 310,28 Kč/ks
Vaše cena bez DPH:
1 082,88 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134103
- Kód dodavatele:
- 2CDS253001R0634
- EAN:
- 4016779551076
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,36 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 14,4 W
Jistič S203-C63, 3F, 63A, char. C, 6kA, ABB 2CDS253001R0634
Jistič S203-C63, 3F, 63 A (EAN: 4016779551076) je modulární jistič pro AC/DC s jmenovitým napětím 400 V, modulární šířkou 3 a krytím IP20.
Třípólový přístroj s charakteristikou C nabízí vypínací schopnost lcn EN 60898 (400 V) 6 kA a vypínací schopnost Icu podle IEC 60947-2 10 kA (400 V) resp. 20 kA (230 V), určený pro frekvenci 50–60 Hz a provozní teploty -25–55 °C.
Podporuje připojení pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, má možnost doplňkové výbavy, třídu omezení proudu 3 a ztrátový výkon 14,4 W; spínající N vodič: ne.
Proč si vybrat tento jistič?
- Jistič je třípólový (3F), určený pro provoz v trojfázových obvodech.
- Má jmenovitý proud 63 A pro ochranu obvodů s tímto zatížením.
- Vypínací charakteristika je C, tedy reaguje rychleji na nárazové proudy typické pro motory a indukční zátěže.
- Vypínací schopnost zkratů podle EN 60898 při 400 V je 6 kA, což udává maximální proud, který jistič přeruší.
- Je vhodný pro AC i DC aplikace, takže ho lze použít v různých typech instalací.
- Patří do řady S203 od výrobce ABB (katalogové označení 2CDS253001R0634) a má modulární šířku 3 moduly.
Interní název produktu
Jistič S203-C63
Podrobný popis produktu
S203-C63; 3 fázový jistič, jmenovitý proud In: 63 A, vypínací charakteristika: C, vypínací schopnost Icn: 6 kA
