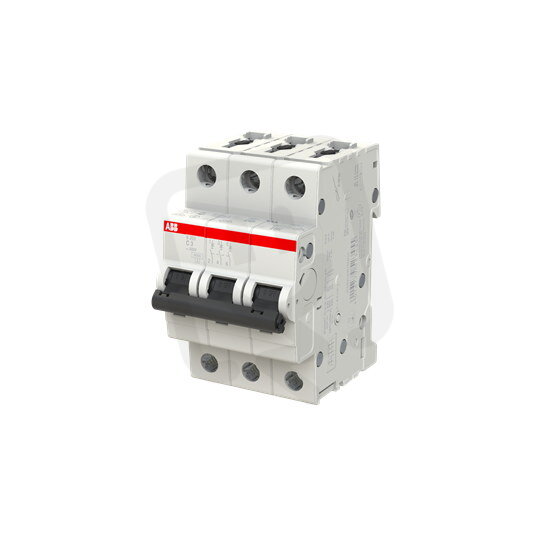

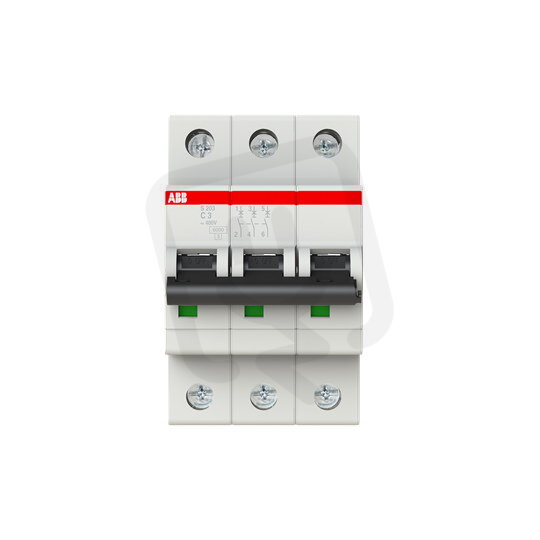

Jistič S203-C3, 3F, 3A, char. C, 6kA, ABB 2CDS253001R0034
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
766,32 Kč
Cena po registraci:
684,26 Kč/ks
Po registraci bez DPH:
565,50 Kč
Vaše cena s DPH:
712,70 Kč/ks
Vaše cena bez DPH:
589,01 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134091
- Kód dodavatele:
- 2CDS253001R0034
- EAN:
- 4016779523455
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 3 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 3,9 W
Jistič S203-C3, 3F, 3A, char. C, 6kA, ABB 2CDS253001R0034
Jistič S203‑C3 (ABB 2CDS253001R0034, EAN: 4016779523455) je 3pólový proudový vypínač pro AC/DC s jmenovitým proudem 3 A a charakteristikou C.
Má vypínací zkratovou schopnost 6 kA podle EN 60898 při 400 V, současně Icu 10 kA (IEC 60947‑2 při 400 V) a 20 kA při 230 V, při jmenovitém napětí 400 V.
Zabírá 3 modulární šíře, má stupeň krytí IP20, připojuje pevné vodiče do 0,75–35 mm² (vícežilové do 0,75–25 mm²), pracuje v rozsahu -25 až 55 °C, nepřepíná N vodič a umožňuje doplňkovou výbavu.
Proč si vybrat tento jistič?
- Kompatibilní se střídavým i stejnosměrným napětím (AC/DC), takže ho lze použít v různých typech instalací.
- S jmenovitým proudem 3 A je určen pro ochranu obvodů s nízkými proudovými odběry.
- Má vypínací charakteristiku C, vhodnou pro obvody s přechodnými spouštěcími proudy motorů či transformátorů.
- Vypínací schopnost až 6 kA při 400 V (dle EN 60898) zvládá běžné zkratové situace v rozvodech.
- Třípólové provedení chrání 3 póly a umožňuje třífázové (3F) zapojení.
- Zabírá 3 moduly na DIN liště, což usnadňuje plánování prostoru v rozvaděči.
Interní název produktu
S203-C3
Podrobný popis produktu
S203-C3; 3 fázový jistič, jmenovitý proud In: 3 A, vypínací charakteristika: C, vypínací schopnost Icn: 6 kA
