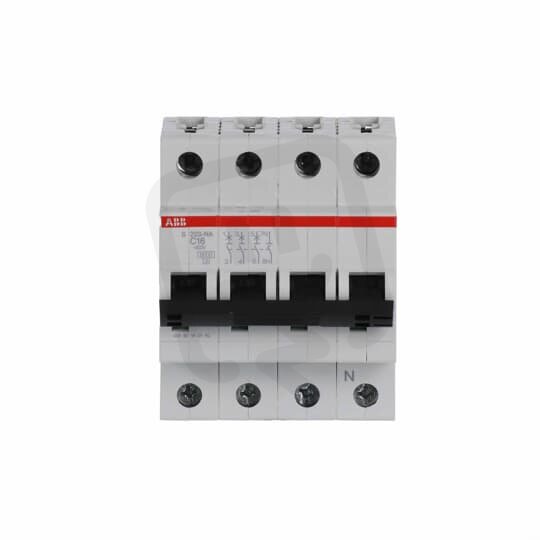

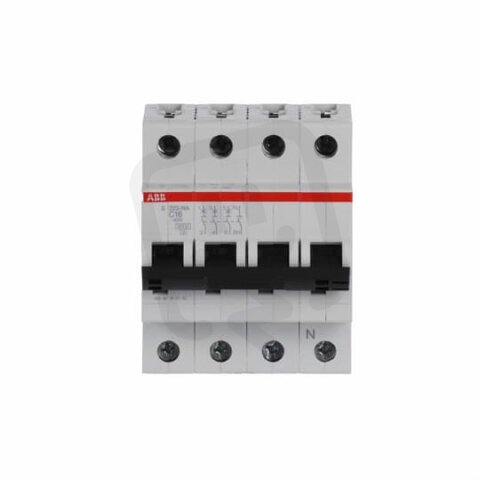

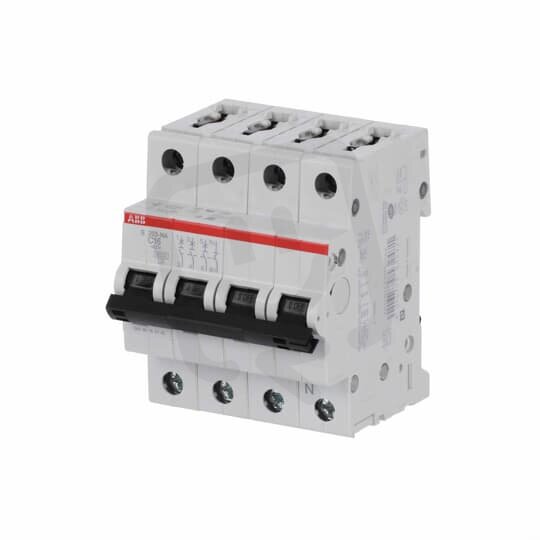

ABB S203-C16NA jistič 3F odpojení N vodiče (3+NA) 16 A char. C 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
723,66 Kč
Cena po registraci:
646,19 Kč/ks
Po registraci bez DPH:
534,04 Kč
Vaše cena s DPH:
673,05 Kč/ks
Vaše cena bez DPH:
556,24 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134148
- Kód dodavatele:
- 2CDS253103R0164
- EAN:
- 4016779532471
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 10 W
ABB S203-C16NA jistič 3F odpojení N vodiče (3+NA) 16 A char. C 6kA
Jistič ABB S203-C16NA (EAN: 4016779532471) je 4modulový jistič pro třífázové rozvody s odpojením N vodiče (3+NA), s jmenovitým proudem 16 A, charakteristikou C a jmenovitým napětím 400 V.
Má vypínací zkratovou schopnost 6 kA podle EN 60898 (400 V), Icu 10 kA podle IEC 60947-2 (400 V) a 20 kA podle IEC 60947-2 (230 V), stupeň krytí IP20 a modulární šířku 4.
Umožňuje spínání N vodiče a doplňkovou výbavu, podporuje připojení pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, provozní teplotu -25–55 °C a ztrátový výkon 10 W.
Proč si vybrat tento jistič?
- Pro třífázové instalace nabízí odpojení N vodiče: 3+NA (3 chráněné póly + odpojitelný N).
- Navržen pro jmenovitý proud 16 A, vhodný pro běžné obvody osvětlení a zásuvek.
- Má spínací charakteristiku C, která zohledňuje vyšší náběhové proudy spotřebičů.
- Vypínací schopnost při 400 V podle EN 60898 je 6 kA, pokrývající běžné zkratové podmínky v rozvodné síti.
- Celkem obsahuje 4 póly, z nichž jsou 3 určeny k ochraně obvodů a jeden slouží jako N.
- Zabírá v rozvaděči 4 moduly a patří do produktové řady S203.
Interní název produktu
S203-C16 NA
Podrobný popis produktu
S203-C16NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 16 A, vypínací charakteristika: C, vypínací schopnost Icn: 6 kA
