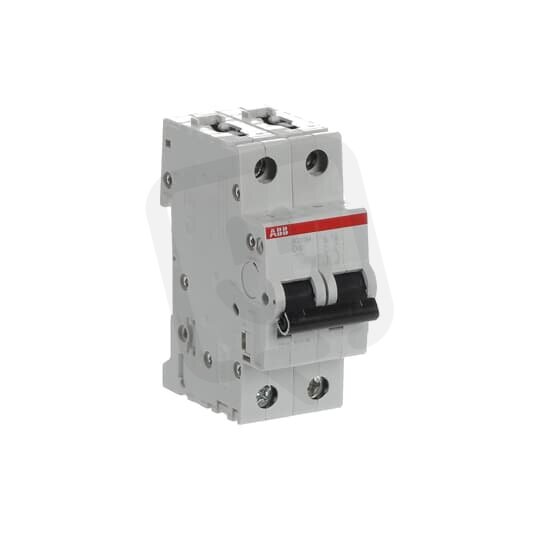

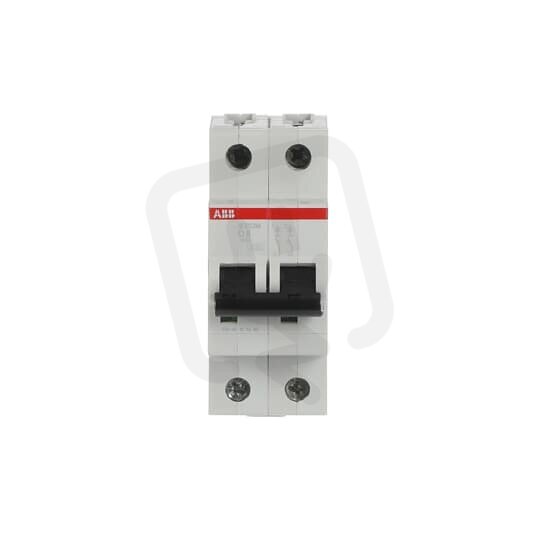

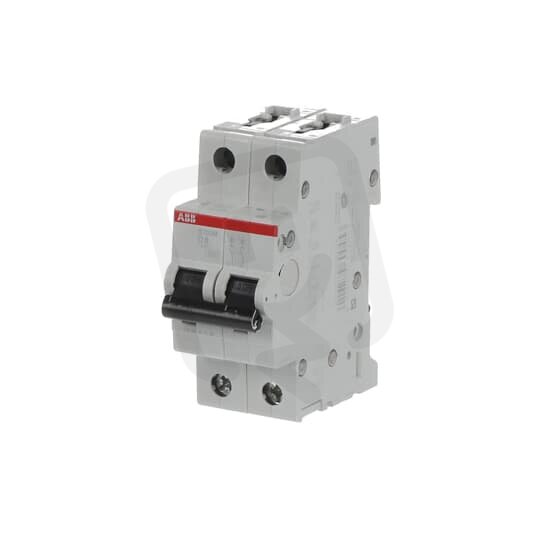

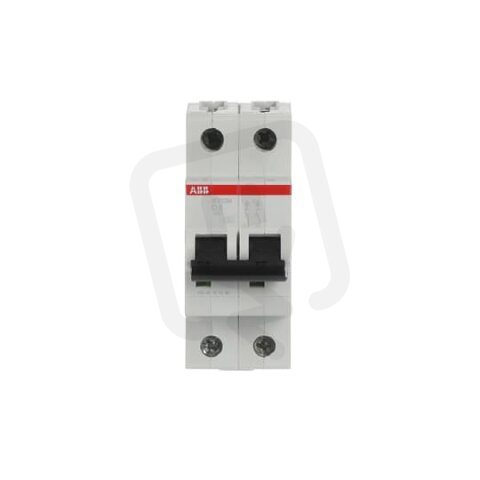

S202M-D8 2F jistič 8 A char. D 10kA ABB 2CDS272001R0081
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103357
- Kód dodavatele:
- 2CDS272001R0081
- EAN:
- 4016779600453
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 8 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 3 W
S202M-D8 2F jistič 8 A char. D 10kA ABB 2CDS272001R0081
Model S202M-D8 2F (EAN: 4016779600453) je modulární jistič z řady S202M se 2 póly, modulární šířkou 2 a jmenovitým proudem 8 A s charakteristikou D.
Má vypínací schopnost zkratu 10 kA při 400 V (EN 60898), přičemž Icu činí 25 kA při 230 V a 15 kA při 400 V, a je určeno pro jmenovité napětí 400 V a kategorii přepětí 3.
Umožňuje připojení pevných vodičů 0,75–35 mm² a vícežilových 0,75–25 mm², má IP20, vestavěnou hloubku 69 mm, spínání N vodiče: ne a možnost doplňkové výbavy: ano.
Proč si vybrat tento jistič?
- Pro běžné elektrické obvody je vhodný jmenovitý proud 8 A.
- S charakteristikou D je určen pro zátěže s vyššími náběhovými proudy, například motory.
- Vypínací zkratová schopnost 10 kA (400 V) zajišťuje přerušení při zkratových stavech v běžných instalacích.
- Má 2 póly, takže vypíná dva vodiče současně.
- Je určen pro AC i DC napětí, což rozšiřuje možnosti použití.
- Patří do řady S202M od ABB (kód 2CDS272001R0081).
Interní název produktu
Jistič S202M-D8 8A 2p D 10kA
