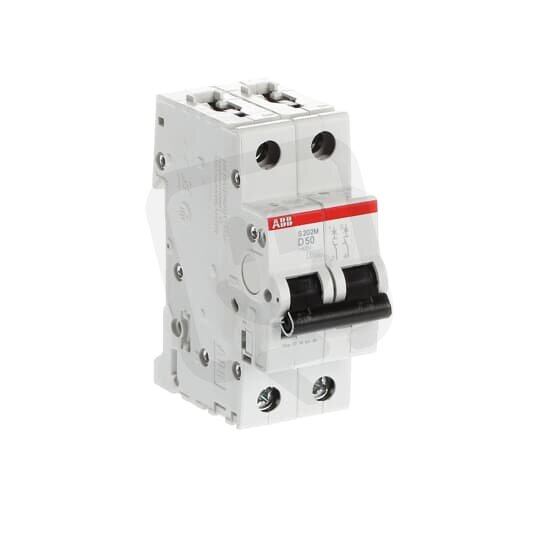

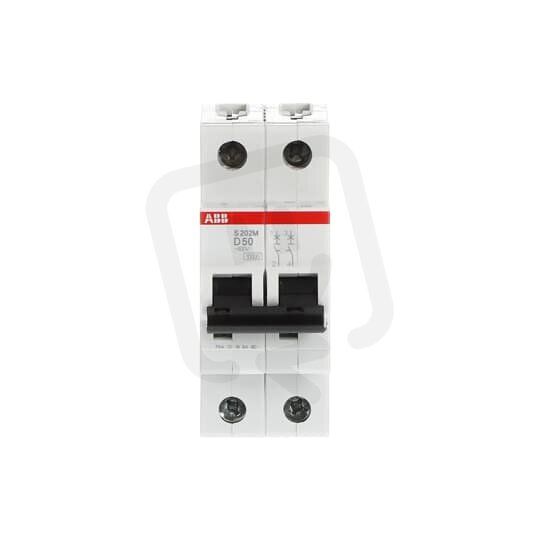

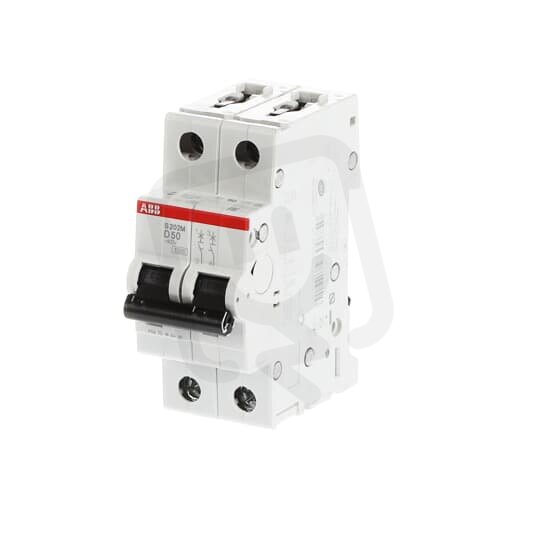

S202M-D50 2F jistič 50 A char. D 10kA ABB 2CDS272001R0501
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103364
- Kód dodavatele:
- 2CDS272001R0501
- EAN:
- 4016779600750
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,24 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5,8 W
S202M-D50 2F jistič 50 A char. D 10kA ABB 2CDS272001R0501
S202M-D50 (EAN: 4016779600750) z produktové řady S202M je 2pólový jistič s charakteristikou D a jmenovitým proudem 50 A.
Má jmenovité napětí 400 V, vypínací zkratovou schopnost podle IEC 60947-2 Icu 25 kA (230 V) / 15 kA (400 V) a podle EN 60898 10 kA při 230/400 V.
Určený pro montáž na DIN lištu s modulární šířkou 2, stupeň krytí IP20, vestavěná hloubka 69 mm, pro pevné vodiče 0,75–35 mm2 (vícežilové 0,75–25 mm2), provozní teplota -25–55 °C, neutrální vodič nespíná a je možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Určen pro provoz s jmenovitým proudem 50 A, vhodný pro obvody s vyšším odběrem.
- Má charakteristiku D, vhodnou pro obvody s vyššími spouštěcími proudy (např. motory).
- S vypínací schopností 10 kA podle EN 60898 při 230/400 V, zajišťuje přerušení zkratových proudů.
- Dvoupolové provedení chrání 2 póly, umožňuje společné odpojení fází.
- Kompatibilní s AC/DC napětím, použitelný v různých typech instalací.
- Patří do produktové řady S202M od ABB, což usnadňuje integraci v obdobných rozvadecích.
Interní název produktu
Jistič S202M-D50 50A 2p D 10kA
