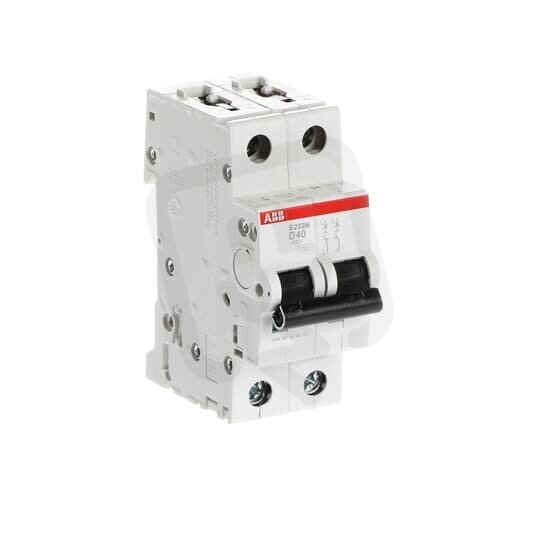

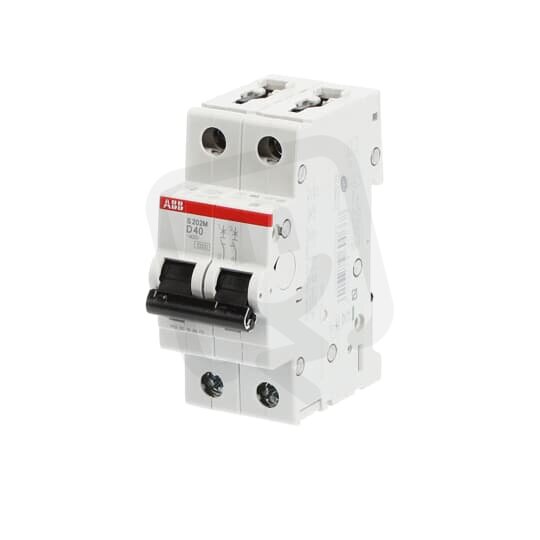

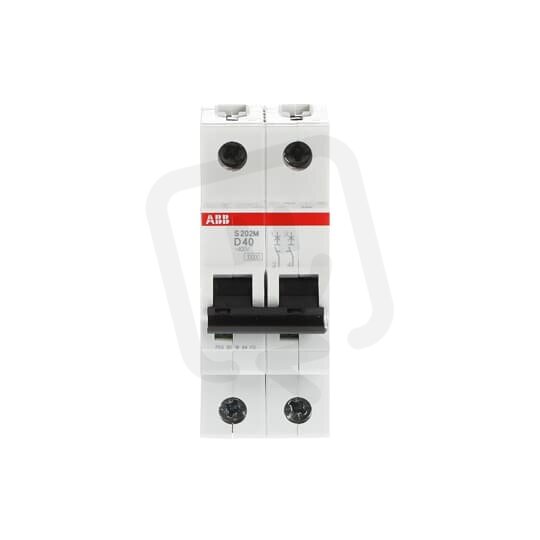

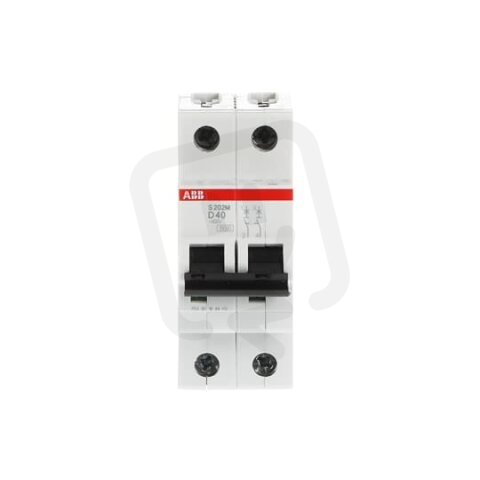

S202M-D40 2F jistič 40 A char. D 10kA ABB 2CDS272001R0401
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103363
- Kód dodavatele:
- 2CDS272001R0401
- EAN:
- 4016779600668
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,24 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 8,4 W
S202M-D40 2F jistič 40 A char. D 10kA ABB 2CDS272001R0401
S202M-D40 2F jistič 40 A char. D 10kA ABB 2CDS272001R0401 (EAN: 4016779600668) je modulární jistič řady S202M se 2 póly a jmenovitým proudem 40 A, charakteristikou D a šířkou 2 moduly.
Je určen pro AC/DC provoz s jmenovitým napětím 400 V, vypínací schopností 10 kA (EN 60898 400 V) a Icu 25 kA při 230 V / 15 kA při 400 V, při frekvenci 50–60 Hz a kategorii přepětí 3.
Má stupeň krytí IP20, vestavěnou hloubku 69 mm, podporuje průřez pevného vodiče 0,75–35 mm² a vícežilového připojení 0,75–25 mm², pracuje v okolní teplotě -25–55 °C, ztrátový výkon 8,4 W, možnost doplňkové výbavy ano a spínající N vodič ne.
Proč si vybrat tento jistič?
- Tento jistič řady S202M je navržen pro použití na napětí AC/DC.
- Má jmenovitý proud 40 A, vhodný pro běžné obvody s tímto zatížením.
- Charakteristika vypínání D je vhodná pro obvody s vyššími počátečními proudovými nárazy.
- Vypínací schopnost při zkratu podle EN 60898 (400 V) činí 10 kA.
- Navržen pro ochranu 2 pólů (počet pólů celkem: 2).
- Kompaktní modulární provedení má šířku odpovídající 2 modulárním jednotkám.
Interní název produktu
Jistič S202M-D40 40A 2p D 10kA
