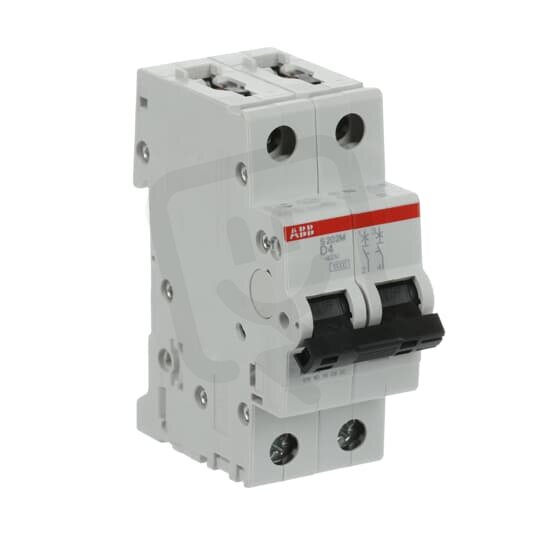

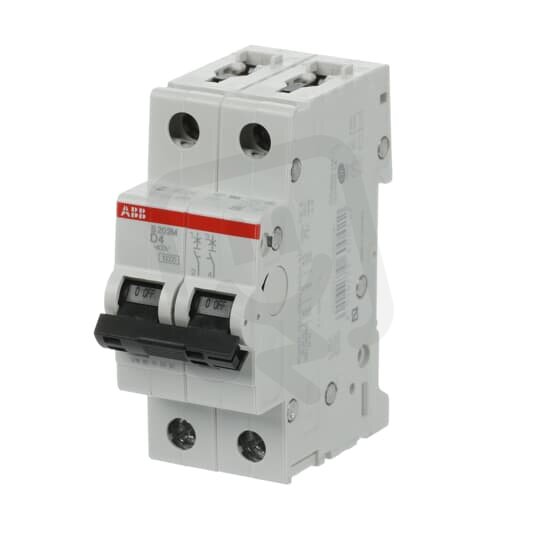

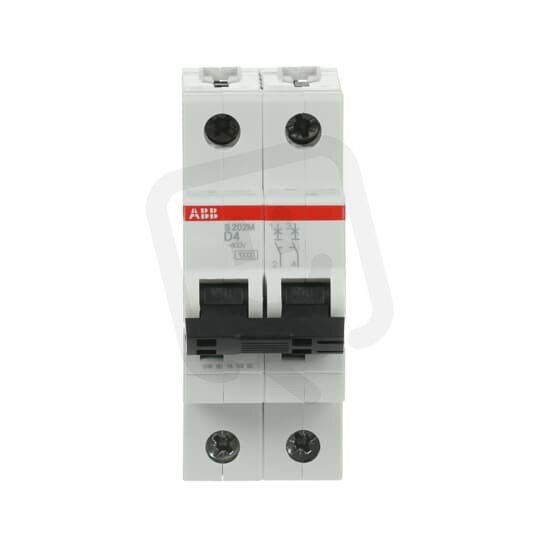

S202M-D4 2F jistič 4 A char. D 10kA ABB 2CDS272001R0041
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103355
- Kód dodavatele:
- 2CDS272001R0041
- EAN:
- 4016779600422
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 4 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 3,4 W
S202M-D4 2F jistič 4 A char. D 10kA ABB 2CDS272001R0041
Jistič S202M-D4 2F od ABB (EAN: 4016779600422) je dvoupólový modulární jistič s charakteristikou D a jmenovitým proudem 4 A.
Má vypínací zkratovou schopnost 10 kA podle EN 60898 při 230 V i 400 V, vypínací schopnost Icu podle IEC 60947-2 25 kA (230 V) a 15 kA (400 V), šířku 2 moduly a stupeň krytí IP20.
Podporuje připojení pevného vodiče 0,75–35 mm² a vícežilého vodiče 0,75–25 mm², pracuje při frekvenci 50–60 Hz a okolní teplotě -25–55 °C, umožňuje doplňkovou výbavu a nepřepíná N‑vodič.
Proč si vybrat tento jistič?
- Vhodný pro provoz na AC i DC napětí.
- Jmenovitý proud činí 4 A.
- Disponuje vypínací charakteristikou D, určenou pro obvody s vyššími spouštěcími proudy.
- Vypínací schopnost podle EN 60898 dosahuje 10 kA při 230 V i 400 V.
- Zajišťuje ochranu 2 pólů (dvojpólové provedení).
- Zabírá na rozváděčové liště 2 moduly (modulární šířka 2).
Interní název produktu
Jistič S202M-D4 4A 2p D 10kA
