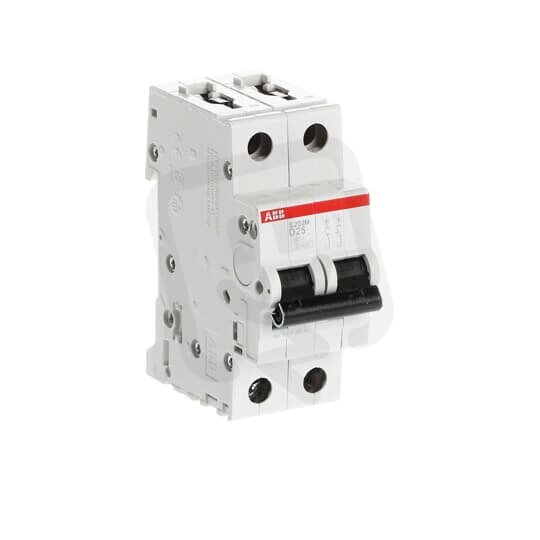

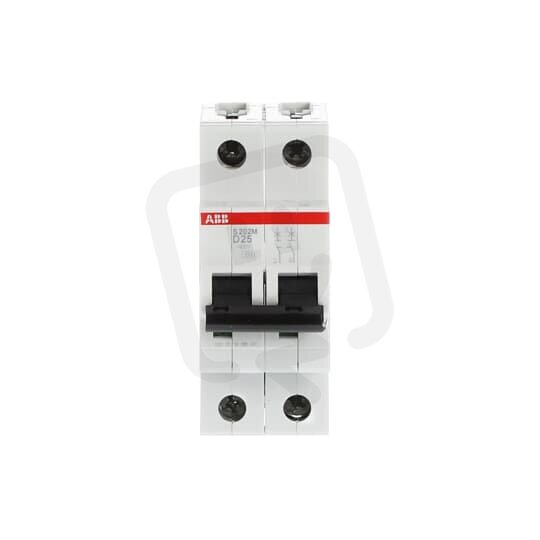

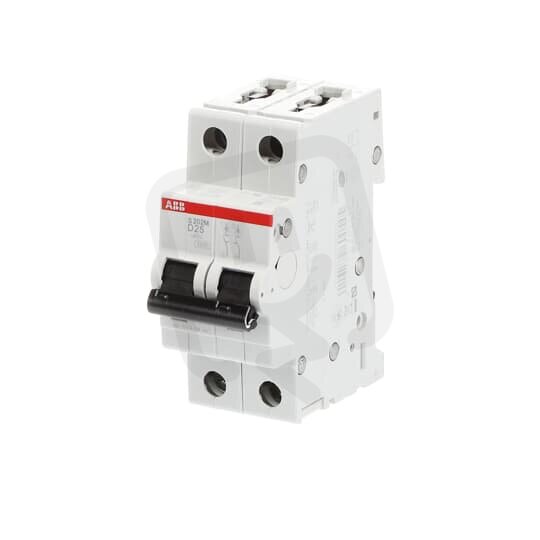

S202M-D25 2F jistič 25 A char. D 10kA ABB 2CDS272001R0251
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103361
- Kód dodavatele:
- 2CDS272001R0251
- EAN:
- 4016779600545
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 6,2 W
S202M-D25 2F jistič 25 A char. D 10kA ABB 2CDS272001R0251
S202M-D25 (EAN: 4016779600545) je dvoupólový modulární jistič ABB řady S202M s charakteristikou D, jmenovitým proudem 25 A a pro AC/DC napětí.
Má vypínací zkratovou schopnost 10 kA (lcn EN 60898 400V), Icu 25 kA při 230 V a Icu 15 kA při 400 V, modulární šířku 2 a stupeň krytí IP20.
Jistič umožňuje doplňkovou výbavu (možnost doplňkové výbavy: ano), nespíná nulový vodič (spínající N vodič: ne), má izolační napětí Ui 440 V, impulsní odolné napětí Uimp 4 kV, ztrátový výkon 6,2 W, provozní teplotu -25–55 °C a připojení pevného vodiče do 0,75–35 mm² nebo vícežilového do 0,75–25 mm².
Proč si vybrat tento jistič?
- Jistič určený pro běžné rozvody s jmenovitým proudem 25 A.
- S charakteristikou vypínání D, vhodnou pro zapínání indukčních zátěží s vyššími zkratovými proudy.
- Vypínací schopnost při 400 V podle EN 60898: 10 kA.
- Možnost provozu na AC/DC napětí.
- Dvoupólové provedení s 2 chráněnými póly.
- Produktová řada S202M od ABB (typ 2CDS272001R0251).
Interní název produktu
Jistič S202M-D25 25A 2p D 10kA
