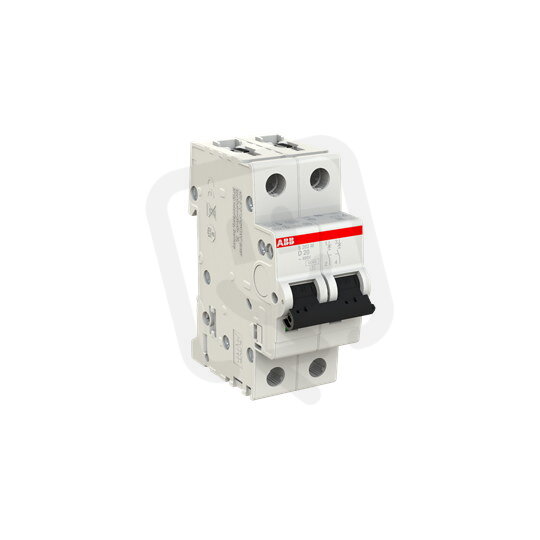

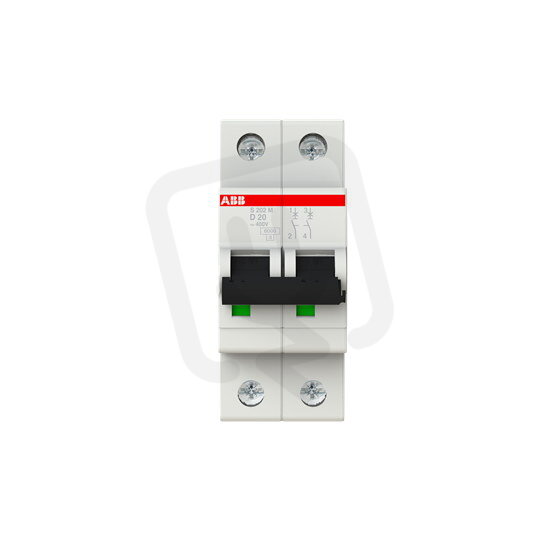

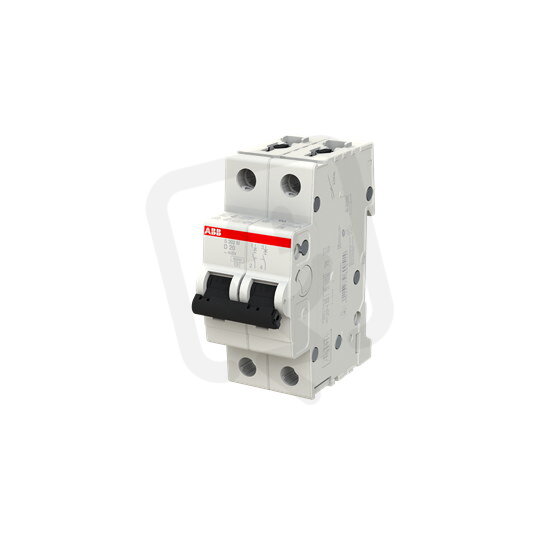

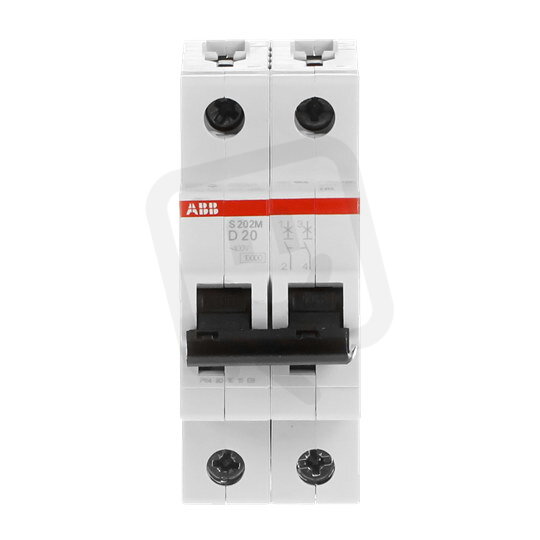

S202M-D20 2F jistič 20 A char. D 10kA ABB 2CDS272001R0201
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103360
- Kód dodavatele:
- 2CDS272001R0201
- EAN:
- 4016779600514
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 4,6 W
S202M-D20 2F jistič 20 A char. D 10kA ABB 2CDS272001R0201
S202M-D20 (EAN: 4016779600514) je dvoupólový modulární jistič pro AC/DC s charakteristikou D, jmenovitým proudem 20 A, modulární šířkou 2 moduly, jmenovitým napětím 400 V a krytím IP20.
Má vypínací zkratovou schopnost podle EN 60898 10 kA při 230 V i 400 V a podle IEC 60947-2 Icu 25 kA při 230 V a 15 kA při 400 V, s impulzní odolností 4 kV.
Připojíte pevné vodiče 0,75–35 mm² nebo vícežilové 0,75–25 mm², provozní teplota je -25–55 °C, vestavěná hloubka 69 mm, spínající N: ne a je možná doplňková výbava.
Proč si vybrat tento jistič?
- Vhodný pro provoz na AC/DC, takže ho lze nasadit v různých typech obvodů.
- Jmenovitý proud je 20 A, což vyhovuje ochraně obvodů s tímto zatížením.
- Disponuje charakteristikou vypínání D, určenou pro obvody s vyššími spouštěcími proudy.
- Vypínací schopnost zkratů podle EN 60898 je 10 kA (230/400 V).
- Počet pólů je 2 (dvoupólové provedení).
- Modulární šířka na lištu DIN je 2 moduly, šetří místo v rozvaděči.
Interní název produktu
Jistič S202M-D20 20A 2p D 10kA
