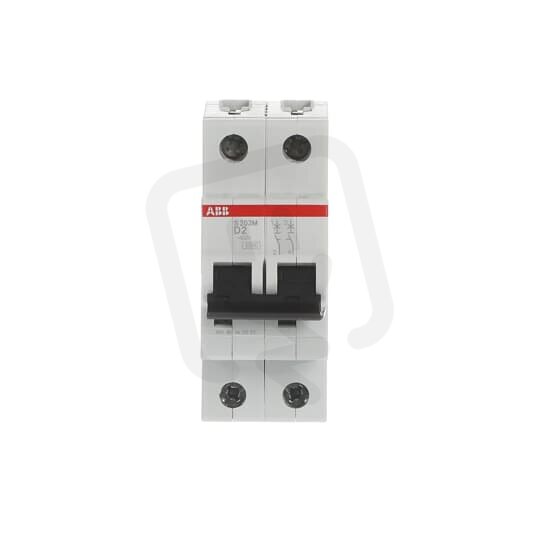

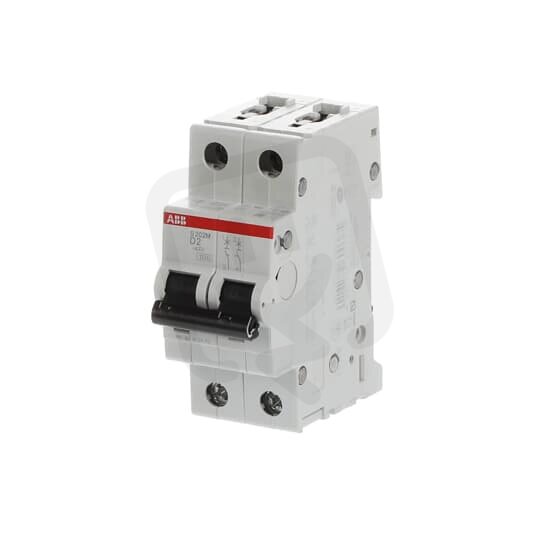

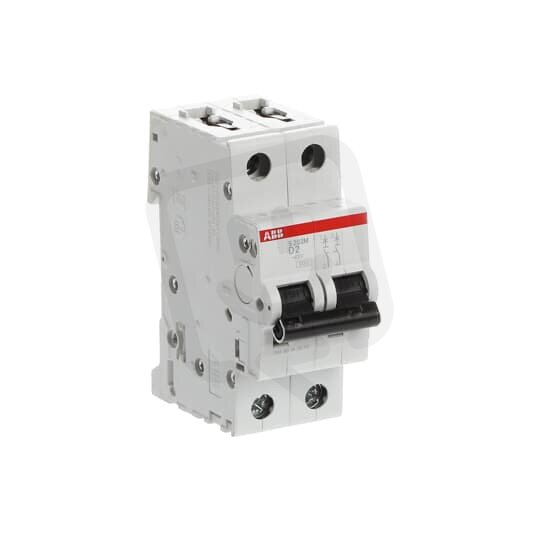

S202M-D2 2F jistič 2 A char. D 10kA ABB 2CDS272001R0021
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103353
- Kód dodavatele:
- 2CDS272001R0021
- EAN:
- 4016779600385
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 2 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 3,3 W
S202M-D2 2F jistič 2 A char. D 10kA ABB 2CDS272001R0021
S202M-D2 2F jistič (EAN: 4016779600385) je dvoupólový modulární jistič řady S202M pro AC/DC s jmenovitým proudem 2 A a charakteristikou D.
Poskytuje vypínací zkratovou schopnost lcn 10 kA dle EN 60898 (230/400 V) a Icu 25 kA při 230 V resp. 15 kA při 400 V, má modulární šířku 2 a jmenovité napětí 400 V.
Stupeň krytí IP20, izolační napětí 440 V, připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², provozní teplota -25–55 °C, možnost doplňkové výbavy: ano, spínající N vodič: ne.
Proč si vybrat tento jistič?
- Určen pro provoz se střídavým i stejnosměrným napětím AC/DC.
- Jmenovitý proud 2 A vhodný pro ochranu nízkonapěťových obvodů.
- Vypínací charakteristika D, vhodná tam, kde se očekávají vyšší náběhové proudy (např. motory).
- Zkratová vypínací schopnost 10 kA (230/400 V) pro spolehlivé odpojení při zkratu.
- Dvoupólové provedení s 2 póly pro současnou ochranu dvou vodičů.
- Kompaktní konstrukce s modulární šířkou 2 moduly šetří místo v rozváděči.
Interní název produktu
Jistič S202M-D2 2A 2p D 10kA
