S202M-D16 2F jistič 16 A char. D 10kA ABB 2CDS272001R0161
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103359
- Kód dodavatele:
- 2CDS272001R0161
- EAN:
- 4016779600507
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5 W
S202M-D16 2F jistič 16 A char. D 10kA ABB 2CDS272001R0161

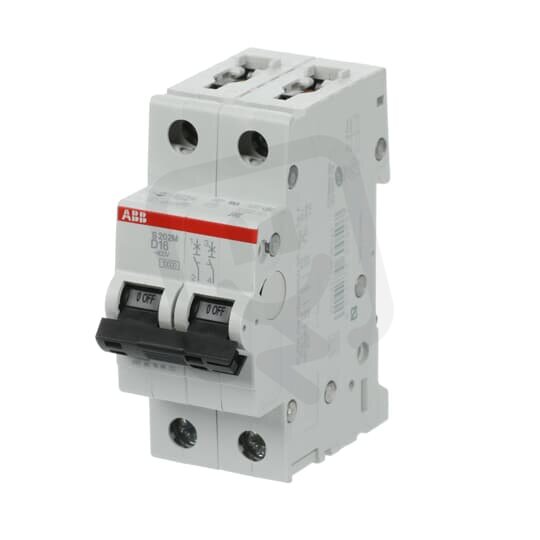

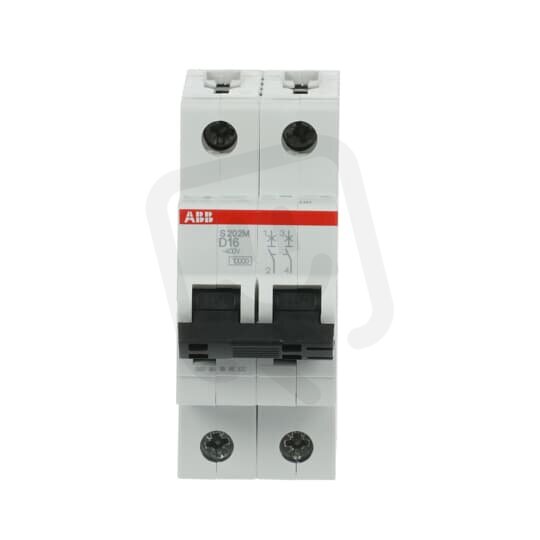

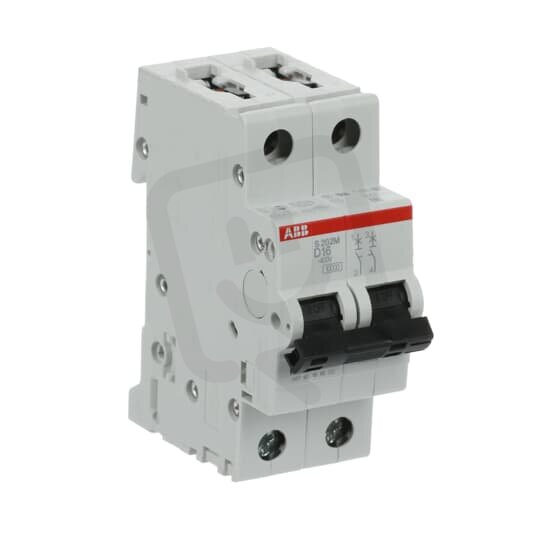

S202M-D16 2F (ABB 2CDS272001R0161, EAN 4016779600507) je dvoupólový modulární jistič s jmenovitým proudem 16 A a charakteristikou D.
Má jmenovité napětí 400 V, vypínací schopnost lcn EN 60898 10 kA (230/400 V) a Icu IEC 60947‑2 25 kA (230 V) / 15 kA (400 V).
Modulární šířka 2, stupeň krytí IP20, možnost doplňkové výbavy ano, nepřepíná nulový vodič ne, podporuje pevné vodiče 0,75–35 mm² a vícežilové připojení 0,75–25 mm², vestavěná hloubka 69 mm, provozní teplota -25–55 °C.
Proč si vybrat tento jistič?
- Určen pro střídavé i stejnosměrné napětí: AC/DC.
- Jmenovitý proud 16 A pro ochranu běžných obvodů.
- Charakteristika vypínání D pro vyšší nárazové proudy při zapnutí spotřebičů.
- Vypínací zkratová schopnost dle EN 60898: 10 kA při 230 V i 400 V.
- Dvoupólové provedení s 2 póly (oba póly jsou chráněné).
- Modulární šířka 2 moduly pro kompaktní montáž v rozvaděči.
Interní název produktu
Jistič S202M-D16 16A 2p D 10kA
