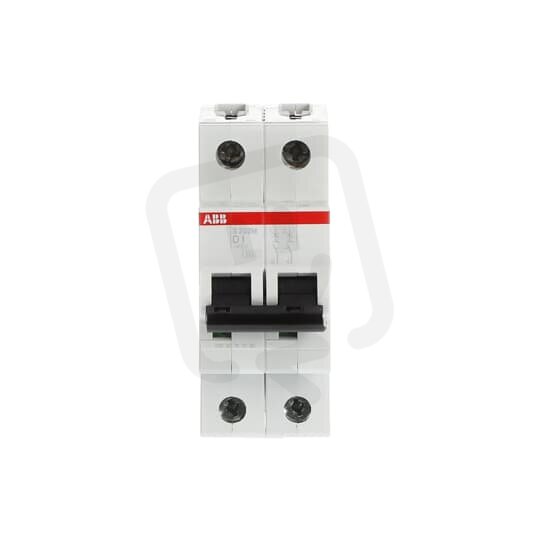

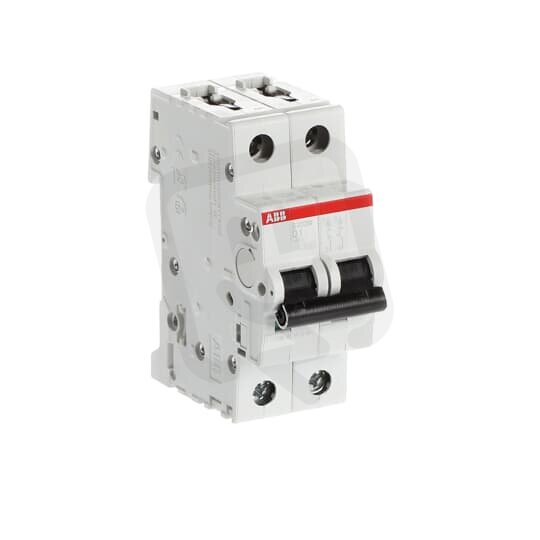

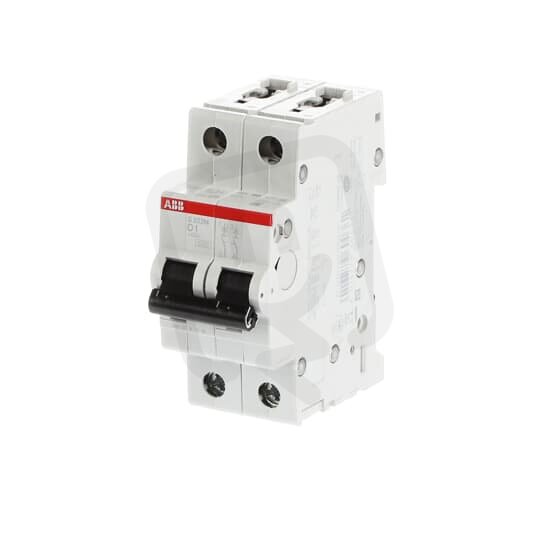

S202M-D1 2F jistič 1 A char. D 10kA ABB 2CDS272001R0011
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103352
- Kód dodavatele:
- 2CDS272001R0011
- EAN:
- 4016779600361
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2,5 W
S202M-D1 2F jistič 1 A char. D 10kA ABB 2CDS272001R0011
S202M-D1 2F jistič (EAN 4016779600361) pro AC/DC s 2 póly, charakteristikou D a jmenovitým proudem 1 A, jmenovité napětí 400 V, modulární šířkou 2 a stupněm krytí IP20.
Má vypínací zkratovou schopnost 10 kA dle EN 60898 (230/400 V) a Icu IEC 60947‑2 25 kA (230 V) / 15 kA (400 V), podporuje připojení vodičů do 0,75–35 mm2 (pevné) nebo 0,75–25 mm2 (vícežilové), nepřepíná nulový vodič, nabízí možnost doplňkové výbavy; provozní teplota -25–55 °C, vestavěná hloubka 69 mm, kategorie přepětí 3, stupeň znečištění 3.
Proč si vybrat tento jistič?
- Je určený pro napětí AC/DC, vhodný pro střídavé i stejnosměrné obvody.
- Má jmenovitý proud 1 A, vhodný pro ochranu nízkoproudých obvodů.
- Má spouštěcí charakteristiku D, proto je vhodný pro obvody s vyššími náběhovými proudy (např. motory).
- Dosahuje vypínací schopnosti zkratového proudu 10 kA podle EN 60898 pro 230 V i 400 V.
- Poskytuje ochranu pro 2 chráněné póly.
- Zabírá 2 modulární šířky na DIN liště, takže se hodí do standardních rozvodnic.
Interní název produktu
Jistič S202M-D1 1A 2p D 10kA
