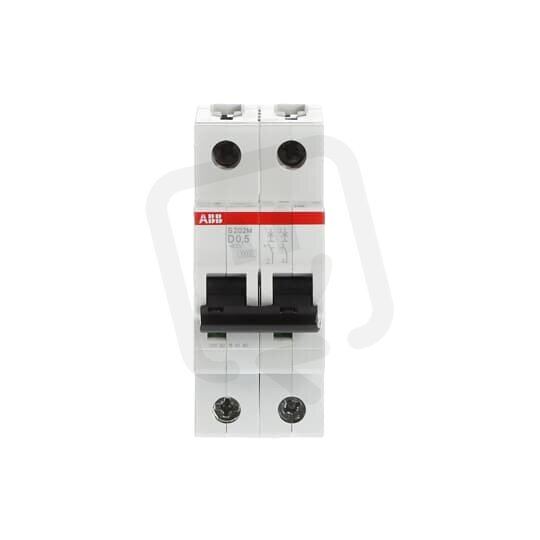

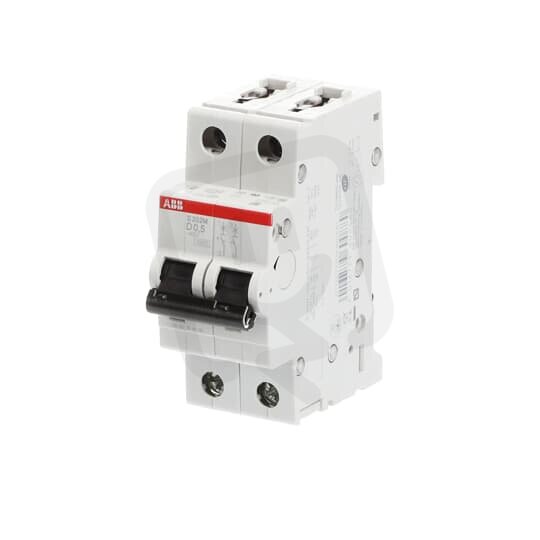

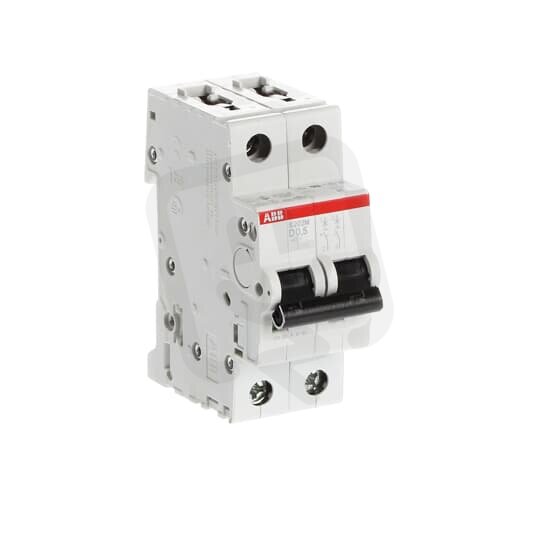

S202M-D0,5 2F jistič 0.5 A char. D 10kA ABB 2CDS272001R0981
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103367
- Kód dodavatele:
- 2CDS272001R0981
- EAN:
- 4016779600880
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 0,5 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2,2 W
S202M-D0,5 2F jistič 0.5 A char. D 10kA ABB 2CDS272001R0981
Modulární jistič S202M-D0,5 (EAN: 4016779600880) pro AC/DC s jmenovitým proudem 0,5 A, charakteristikou D, dvoupólový a modulární šířkou 2.
Vypínací schopnost: lcn EN 60898 400V 10 kA, Icu IEC 60947-2 25 kA (230V) a 15 kA (400V), jmenovité napětí 400 V a frekvence 50–60 Hz.
Podporuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², má stupeň krytí IP20, provozní teplotu -25–55 °C, spínání N vodiče: ne a možnost doplňkové výbavy: ano.
Proč si vybrat tento jistič?
- Tento modulární jistič je určen pro provoz na AC/DC, tedy na střídavé i stejnosměrné napětí.
- Zabírá pouze 2 moduly, což šetří místo v rozvaděči.
- Má spouštěcí charakteristiku D, vhodnou pro obvody s přechodnými vyššími proudy (např. indukční zátěže).
- Je určen pro obvody s jmenovitým proudem 0,5 A.
- Disponuje vypínací schopností při zkratu do 10 kA podle normy EN 60898 (400 V).
- Jedná se o dvoupólový jistič (2 póly), určený k ochraně obou vodičů obvodu.
Interní název produktu
Jistič S202M-D0,5 0,5A 2p D 10kA
