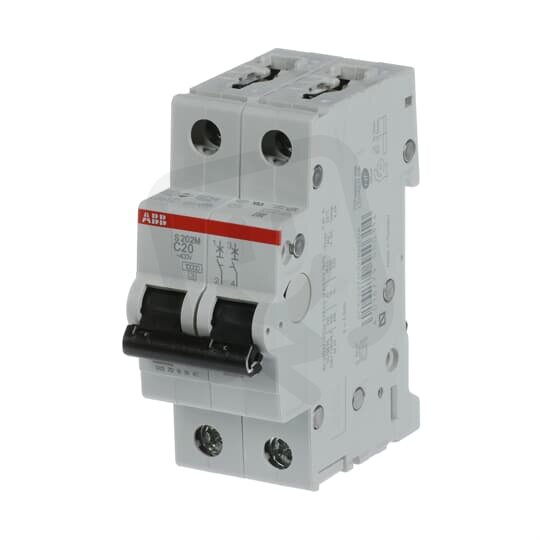

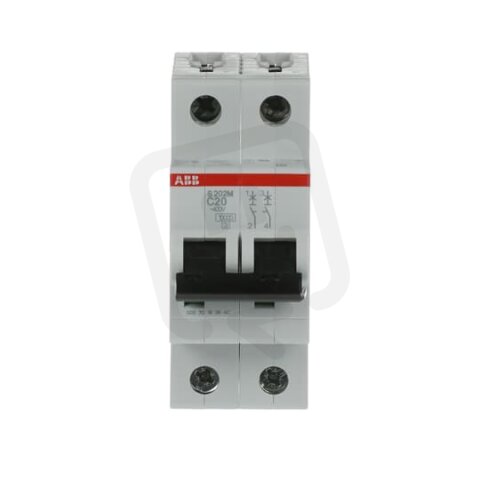

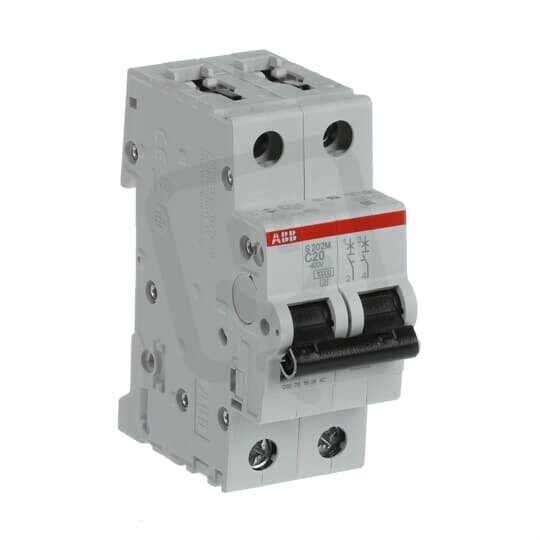

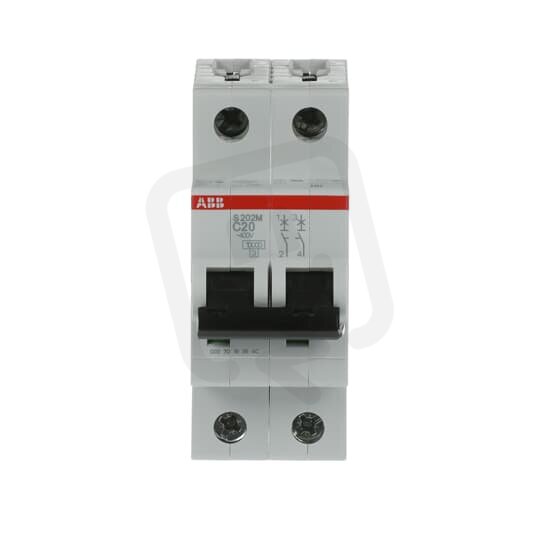

S202M-C20 2F jistič 20 A char. C 10kA ABB 2CDS272001R0204
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
690,98 Kč
Cena po registraci:
616,98 Kč/ks
Po registraci bez DPH:
509,90 Kč
Vaše cena s DPH:
642,63 Kč/ks
Vaše cena bez DPH:
531,10 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134543
- Kód dodavatele:
- 2CDS272001R0204
- EAN:
- 4016779550314
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5 W
S202M-C20 2F jistič 20 A char. C 10kA ABB 2CDS272001R0204
Jistič S202M-C20 2F od ABB (EAN: 4016779550314) je 2pólový modulární přístroj s charakteristikou C, jmenovitým proudem 20 A a určený pro AC/DC s jmenovitým napětím 400 V.
Vypínací schopnost podle EN 60898 je 10 kA (230/400 V), podle IEC 60947-2 má Icu 25 kA při 230 V a 15 kA při 400 V; další parametry zahrnují modulární šířku 2, stupeň krytí IP20, frekvenci 50–60 Hz a impulsní odolné napětí 4 kV.
Pro připojení podporuje pevné vodiče 0,75–35 mm2 a vícežilové 0,75–25 mm2, má vestavěnou hloubku 69 mm, možnost doplňkové výbavy ano, nespíná N vodič (ne) a pracuje v rozsahu teplot -25–55 °C při ztrátovém výkonu 5 W.
Proč si vybrat tento jistič?
- Umožňuje použití jak ve střídavých, tak ve stejnosměrných obvodech (AC/DC).
- S jmenovitým proudem 20 A pro ochranu obvodů s tímto zatížením.
- Má spouštěcí charakteristiku C, vhodnou pro běžné zátěže s vyššími náběhovými proudy.
- Vypínací schopnost zkratů podle EN 60898 10 kA při 230/400 V.
- Dvoupólové provedení s 2 póly pro současnou ochranu obvodu.
- Patří do produktové řady S202M, kompatibilní s montáží a příslušenstvím této řady.
Interní název produktu
S202M-C20
Podrobný popis produktu
S202M-C20; 2 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
