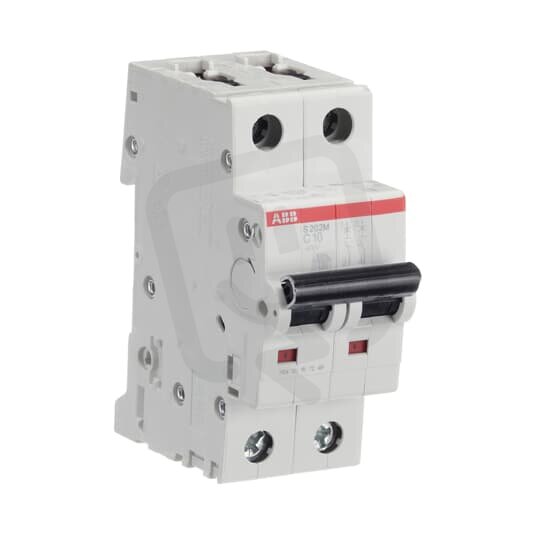

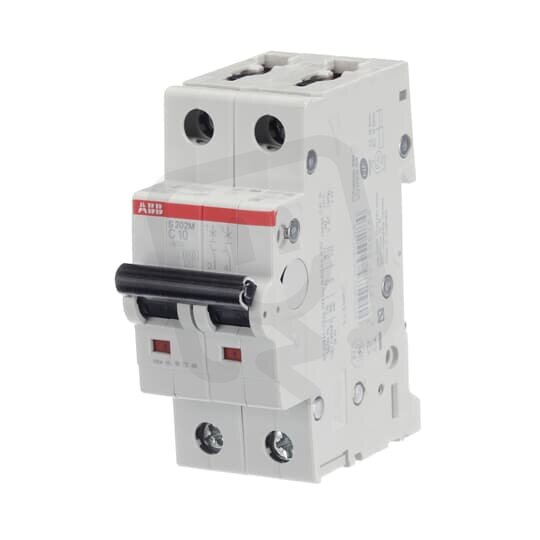

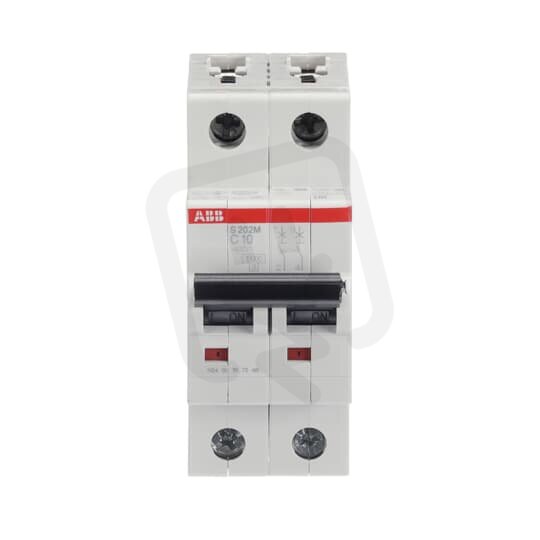

S202M-C10 2F jistič 10 A char. C 10kA ABB 2CDS272001R0104
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
662,91 Kč
Cena po registraci:
591,91 Kč/ks
Po registraci bez DPH:
489,18 Kč
Vaše cena s DPH:
616,53 Kč/ks
Vaše cena bez DPH:
509,53 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134540
- Kód dodavatele:
- 2CDS272001R0104
- EAN:
- 4016779550284
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 4,2 W
S202M-C10 2F jistič 10 A char. C 10kA ABB 2CDS272001R0104
Jistič S202M-C10 2F (EAN: 4016779550284) z produktové řady S202M je dvoupólový modulární jistič s charakteristikou C, určený pro AC/DC se jmenovitým proudem 10 A.
Vypínací zkratová schopnost je 10 kA podle EN 60898 při 230 V i 400 V, Icu podle IEC 60947-2 činí 25 kA (230 V) a 15 kA (400 V), jmenovité napětí 400 V, modulární šířka 2 a stupeň krytí IP20.
Podporuje připojení pevného vodiče 0,75–35 mm2 nebo vícežilového 0,75–25 mm2, má vestavěnou hloubku 69 mm, provozní teplotu -25–55 °C a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Jmenovitý proud 10 A umožňuje ochranu menších obvodů a běžných spotřebičů.
- Charakteristika C je vhodná pro obvody s indukčními zátěžemi a dovoluje běžné spouštěcí proudy motorů.
- Vypínací schopnost 10 kA podle EN 60898 pro 230 V i 400 V zajišťuje zvládnutí zkratových stavů.
- Určení pro AC/DC umožňuje použití jak ve střídavých, tak ve stejnosměrných instalacích.
- Má 2 póly, což je vhodné pro ochranu obou vodičů v dvouvodičových obvodech.
- Modulární šířka 2 moduly šetří místo na DIN liště a usnadňuje montáž.
Interní název produktu
S202M-C10
Podrobný popis produktu
S202M-C10; 2 fázový jistič, jmenovitý proud In: 10 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
