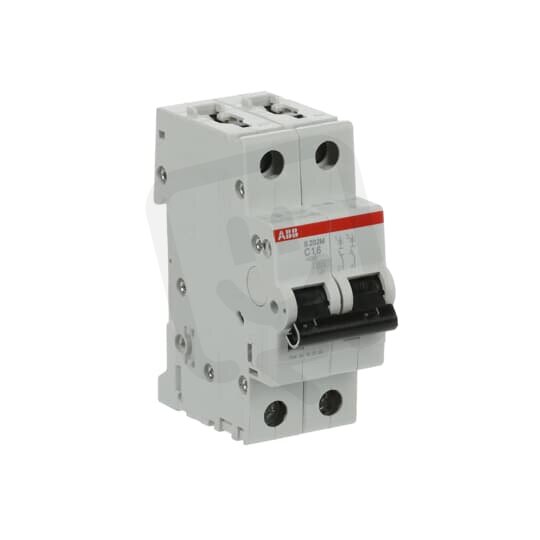

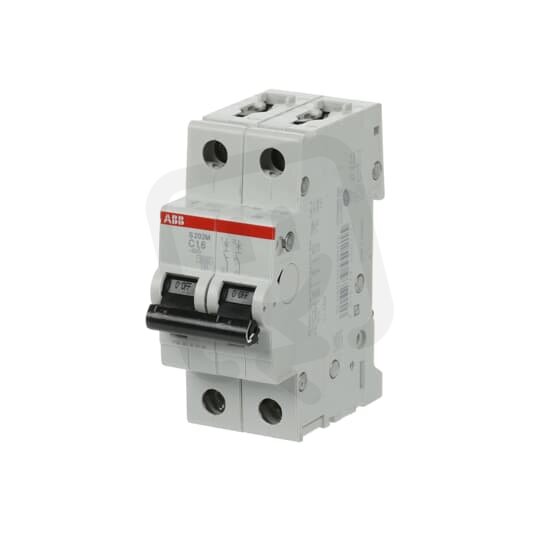

S202M-C1,6 2F jistič 1.6 A char. C 10kA ABB 2CDS272001R0974
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 147,53 Kč
Cena po registraci:
1 024,60 Kč/ks
Po registraci bez DPH:
846,78 Kč
Vaše cena s DPH:
1 067,22 Kč/ks
Vaše cena bez DPH:
882,00 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134534
- Kód dodavatele:
- 2CDS272001R0974
- EAN:
- 4016779550215
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1,6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 3,2 W
S202M-C1,6 2F jistič 1.6 A char. C 10kA ABB 2CDS272001R0974
Jistič S202M-C1,6 2F je dvoupólový modulární jistič z řady S202M s charakteristikou C a jmenovitým proudem 1,6 A pro AC/DC při jmenovitém napětí 400 V a modulární šířce 2.
Vypínací schopnost podle EN 60898 je 10 kA při 230/400 V, resp. Icu podle IEC 60947-2 25 kA (230 V) a 15 kA (400 V), impulzní odolné napětí 4 kV.
Umožňuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², spínající N vodič: ne, možnost doplňkové výbavy ano, stupeň krytí IP20 a provozní teplotu -25–55 °C.
Proč si vybrat tento jistič?
- Patří do produktové řady S202M, která je určena pro modulární rozvody a snadnou montáž do rozvaděčů.
- Jmenovitý proud 1,6 A umožňuje spolehlivou ochranu obvodů s nízkým odběrem.
- Charakteristika spínání C je vhodná pro obvody s běžnými spouštěcími proudy motorů a ostatních indukčních zátěží.
- Určen pro provoz na AC/DC, což rozšiřuje možnosti použití v různých typech instalací.
- Vypínací zkratová schopnost podle EN 60898 je 10 kA pro 230 V i 400 V, zajišťující odolnost vůči krátkým zkratům.
- Má 2 póly, takže je vhodný pro dvouvodé obvody nebo ochranu fáze a nulového vodiče.
Interní název produktu
S202M-C1,6
Podrobný popis produktu
S202M-C1,6; 2 fázový jistič, jmenovitý proud In: 1.6 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
