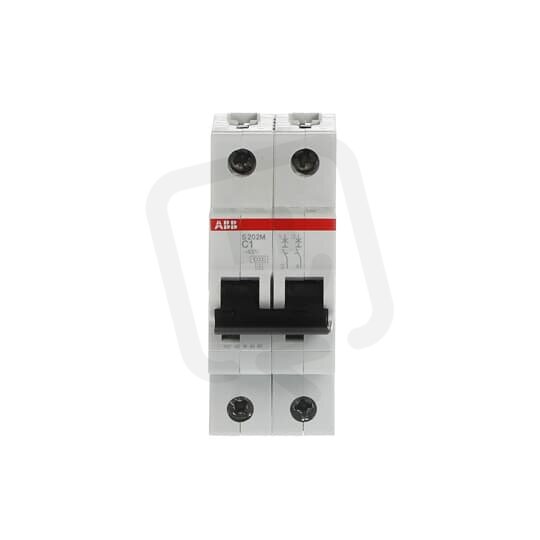

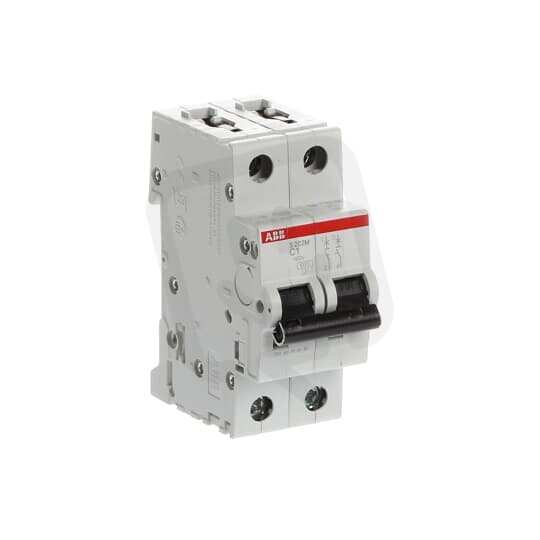

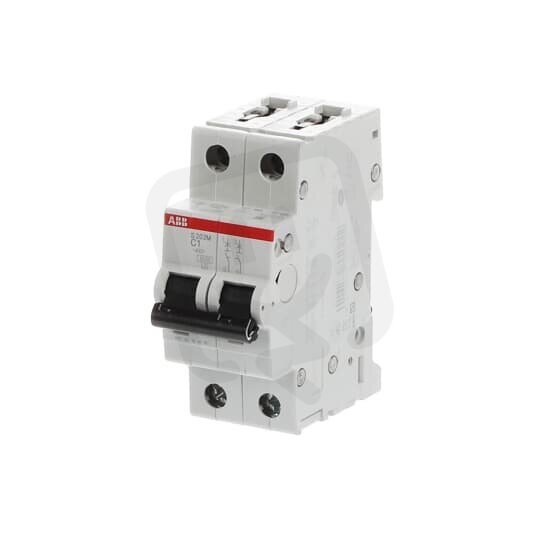

S202M-C1 2F jistič 1 A char. C 10kA ABB 2CDS272001R0014
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
909,29 Kč
Cena po registraci:
811,90 Kč/ks
Po registraci bez DPH:
670,99 Kč
Vaše cena s DPH:
845,66 Kč/ks
Vaše cena bez DPH:
698,89 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134533
- Kód dodavatele:
- 2CDS272001R0014
- EAN:
- 4016779550222
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2,8 W
S202M-C1 2F jistič 1 A char. C 10kA ABB 2CDS272001R0014
S202M-C1 2F (EAN: 4016779550222) ze řady S202M je dvoupólový jistič s jmenovitým proudem 1 A a charakteristikou C.
Jistič pracuje na jmenovité napětí 400 V pro AC/DC, má modulární šířku 2, stupeň krytí IP20 a možnost doplňkové výbavy.
Vypínací schopnosti jsou 10 kA (lcn EN 60898) při 230/400 V a Icu 25 kA/15 kA (IEC 60947‑2 při 230/400 V), přípustné průřezy vodičů 0,75–35 mm², provozní teplota -25–55 °C a impulsní odolné napětí 4 kV.
Proč si vybrat tento jistič?
- Je vhodný pro provoz na napětí AC/DC.
- Nabízí jmenovitý proud 1 A, vhodný pro ochranu obvodů s nízkým odběrem.
- Má charakteristiku vypínání C, která reaguje na proudové nárůsty běžné u indukčních zátěží.
- Vypínací schopnost při zkratu dle EN 60898 je 10 kA pro 230 V i 400 V.
- Chrání 2 póly, tedy je určen jako dvoupólový jistič.
- Náleží do produktové řady S202M, určené pro modulární instalace.
Interní název produktu
S202M-C1
Podrobný popis produktu
S202M-C1; 2 fázový jistič, jmenovitý proud In: 1 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
