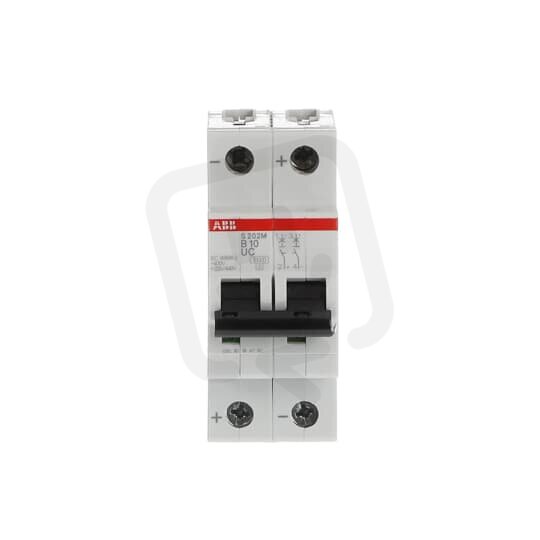

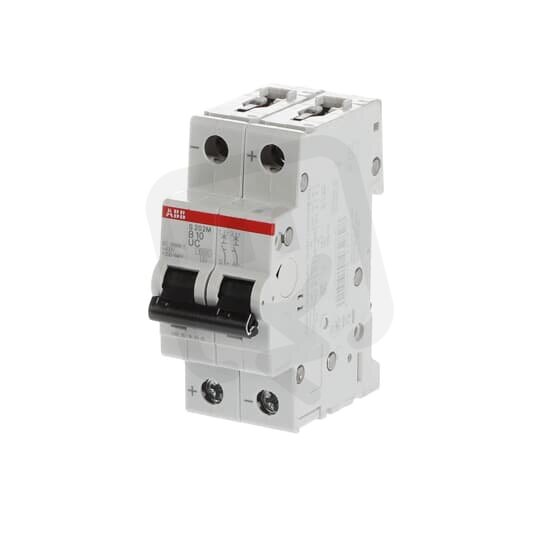

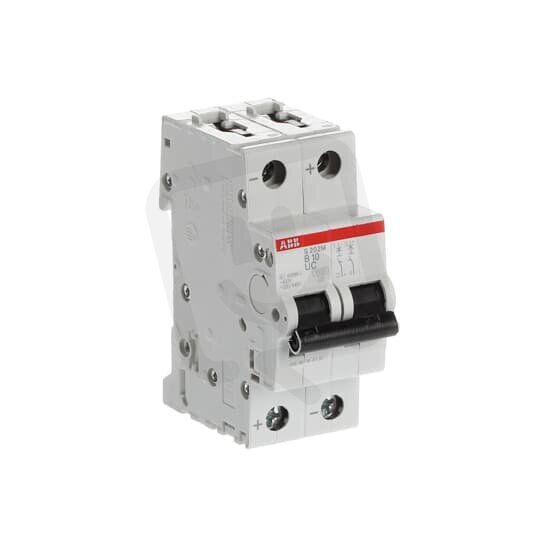

S202M-B10UC Jistič 2P 10A char. B ABB 2CDS272061R0105
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 514,36 Kč
Cena po registraci:
1 352,14 Kč/ks
Po registraci bez DPH:
1 117,47 Kč
Vaše cena s DPH:
1 408,38 Kč/ks
Vaše cena bez DPH:
1 163,95 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPRJI0677093
- Kód dodavatele:
- 2CDS272061R0105
- EAN:
- 4013614432828
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 4,06 W
S202M-B10UC Jistič 2P 10A char. B ABB 2CDS272061R0105
Modulární jistič S202M-B10UC (ABB, EAN 4013614432828) je dvoupólový jistič s jmenovitým proudem 10 A a charakteristikou B.
Podporuje AC/DC, má jmenovité napětí 400 V, vypínací zkratovou schopnost Icu podle IEC 60947-2 15 kA a lcn podle EN 60898 10 kA (230/400 V); modulární šířka 2, stupeň krytí IP20 a provozní teplotu -25–55 °C.
Umožňuje připojení pevného průřezu 0,75–35 mm2 a vícežilového 0,75–25 mm2, nespíná nulový vodič (N), má možnost doplňkové výbavy (ano) a ztrátový výkon 4,06 W.
Proč si vybrat tento jistič?
- Určen pro napětí AC/DC (střídavé i stejnosměrné).
- Jmenovitý proud 10 A pro ochranu běžných obvodů.
- Charakteristika vypínání B, vhodná pro obvody s běžnými spouštěcími proudy (např. osvětlení, zásuvky).
- Vypínací schopnost zkratu podle EN 60898 činí 10 kA jak při 230 V, tak při 400 V.
- Počet chráněných pólů 2 (dvojpólový) — současná ochrana dvou vodičů.
- Modulární šířka 2 moduly — zabírá místo dvou modulů na liště DIN.
Interní název produktu
S202M-B10UC jistič
Podrobný popis produktu
S202M-B10UC; Dvoupólový jistič; jmenovitý proud In: 10A; Charakteristika: B; DC: 220 / 440 V DC, AC: 253 / 440V
