S202M-B20 2F jistič 20 A char. B 10kA ABB 2CDS272001R0205

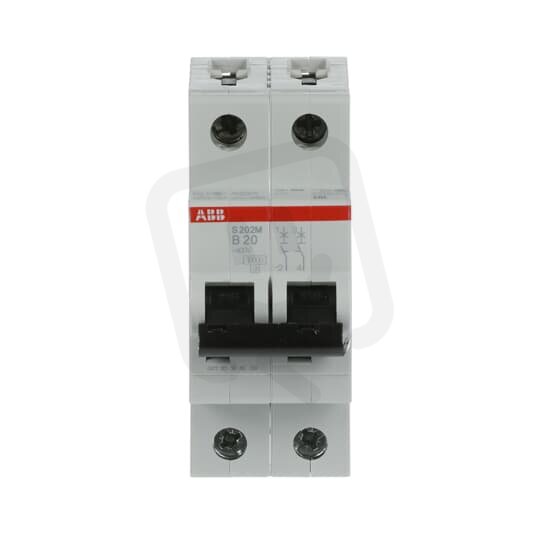

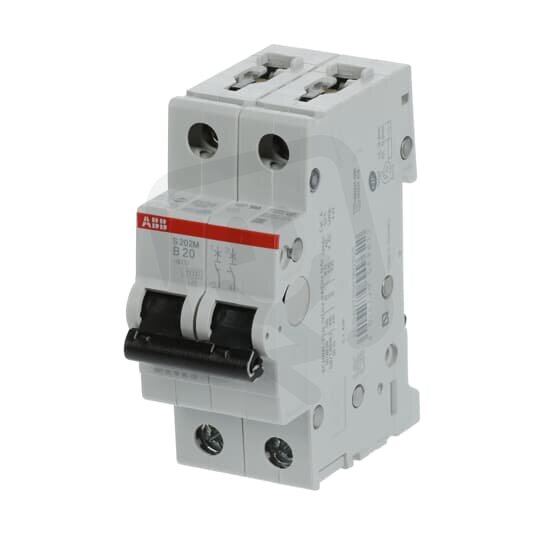

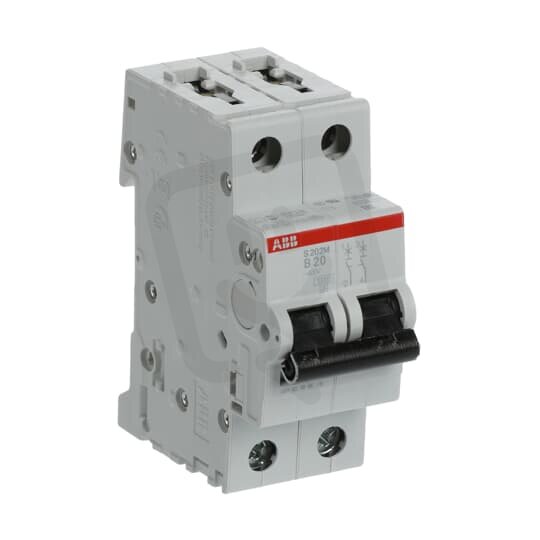

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
580,46 Kč
Cena po registraci:
518,30 Kč/ks
Po registraci bez DPH:
428,35 Kč
Vaše cena s DPH:
539,85 Kč/ks
Vaše cena bez DPH:
446,16 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134469
- Kód dodavatele:
- 2CDS272001R0205
- EAN:
- 4016779549622
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5 W
S202M-B20 2F jistič 20 A char. B 10kA ABB 2CDS272001R0205
S202M-B20 2F (EAN: 4016779549622) je dvoupólový modulární jistič řady S202M s charakteristikou B, jmenovitým proudem 20 A a určením pro AC/DC.
Má vypínací zkratovou schopnost 10 kA dle EN 60898 pro 230/400 V a Icu dle IEC 60947‑2 25 kA (230 V) / 15 kA (400 V), stupeň krytí IP20 a modulární šířku 2.
Umožňuje připojení pevného vodiče 0,75–35 mm² nebo vícežilového 0,75–25 mm², má izolační napětí 440 V, impulsní odolné napětí 4 kV, provozní teplotu -25–55 °C a možnost doplňkové výbavy; N‑vodič není spínán a výrobek není určen pro instalaci pod omítku ani pro výbušné prostředí.
Proč si vybrat tento jistič?
- Navržen pro ochranu obvodů s jmenovitým proudem 20 A.
- Charakteristika spouštění B vhodná pro běžné rezidenční a lehké průmyslové obvody.
- Vypínací zkratová schopnost podle EN 60898: 10 kA při 230 V i 400 V.
- Kompatibilní s napětím AC/DC, což rozšiřuje možnosti použití.
- Dvoupólové provedení s 2 póly, kdy jsou chráněny oba vodiče.
- Zabírá 2 moduly na DIN liště, úsporné řešení pro rozvaděč.
Interní název produktu
S202M-B 20
Podrobný popis produktu
S202M-B20; 2 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
