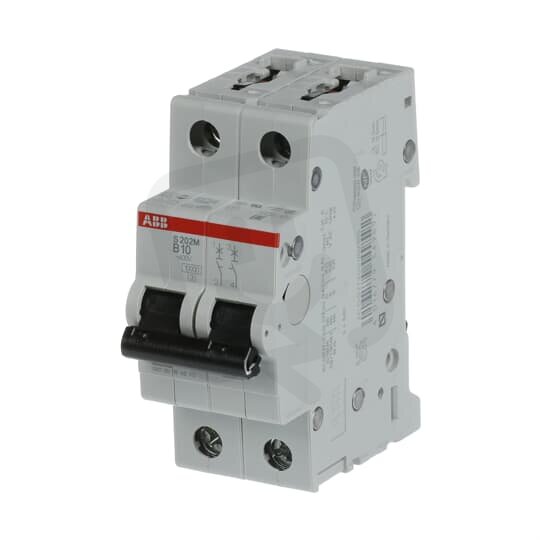

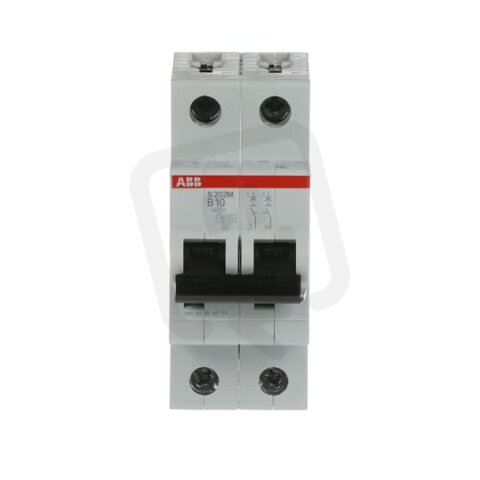

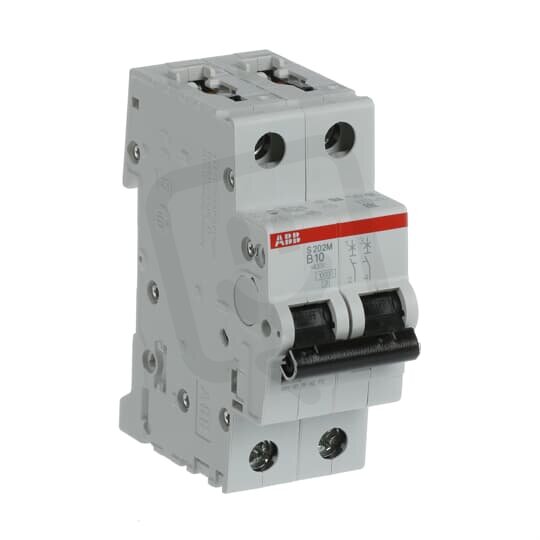

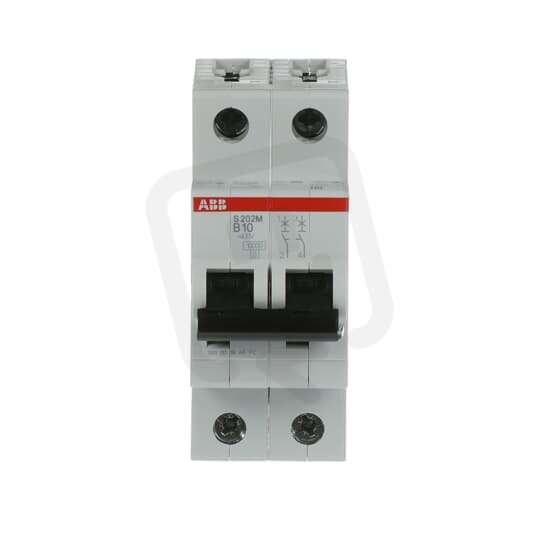

S202M-B10 2F jistič 10 A char. B 10kA ABB 2CDS272001R0105
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
580,49 Kč
Cena po registraci:
518,32 Kč/ks
Po registraci bez DPH:
428,36 Kč
Vaše cena s DPH:
539,87 Kč/ks
Vaše cena bez DPH:
446,17 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134466
- Kód dodavatele:
- 2CDS272001R0105
- EAN:
- 4016779549592
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S202M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 4,2 W
S202M-B10 2F jistič 10 A char. B 10kA ABB 2CDS272001R0105
Jistič S202M-B10 2F (EAN: 4016779549592) je dvoupólový modulární přístroj pro AC/DC s jmenovitým proudem 10 A, charakteristikou B a šířkou 2 moduly při jmenovitém napětí 400 V.
Má vypínací schopnost lcn podle EN 60898 10 kA (pro 230 V i 400 V) a Icu podle IEC 60947-2 25 kA při 230 V a 15 kA při 400 V, třídu omezení proudu 3 a stupeň krytí IP20.
Umožňuje použití doplňkové výbavy (ano), nesepne vodič N (spínání N: ne) a podporuje pevné vodiče do 35 mm2 a vícežilové do 25 mm2 při okolní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Vhodný pro použití jak v sítích střídavého, tak i stejnosměrného napětí (AC/DC).
- S jmenovitým proudem 10 A pro ochranu menších obvodů a spotřebičů.
- S charakteristikou B, vhodný pro obvody s převážně rezistivním zatížením a citlivými spotřebiči.
- Vypínací schopnost zkratu podle EN 60898 činí 10 kA při 230 V i 400 V.
- Dvoupólové provedení se 2 chráněnými póly, umožňující společné vypnutí obou vodičů.
- Zabírá 2 moduly na DIN liště (modulární šířka 2).
Interní název produktu
S202M-B 10
Podrobný popis produktu
S202M-B10; 2 fázový jistič, jmenovitý proud In: 10 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
