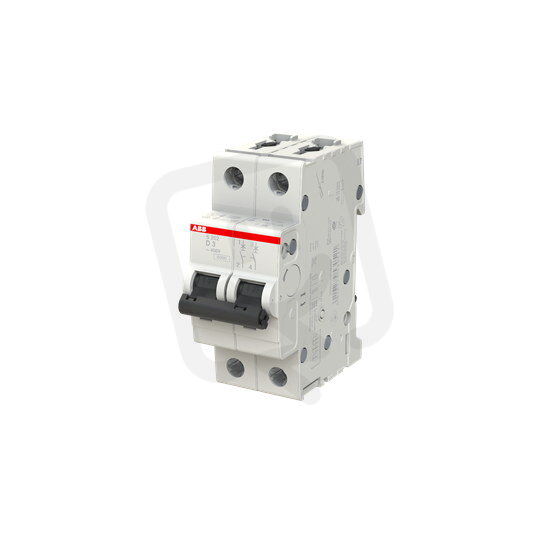

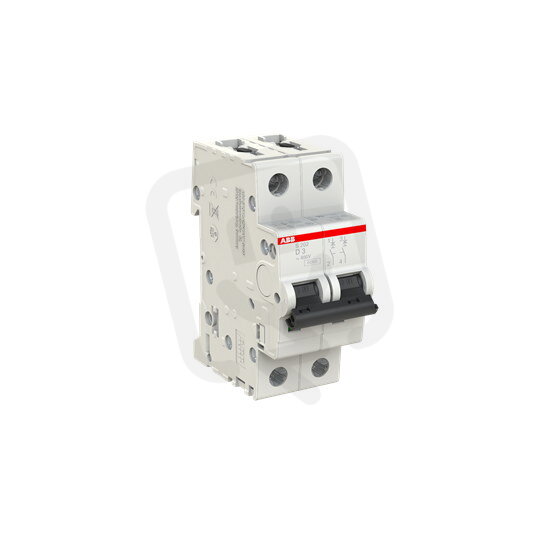

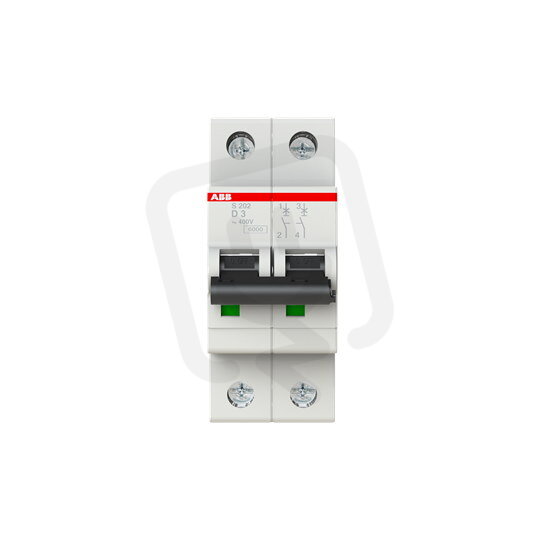

S202-D3 2F jistič 3 A char. D 6kA ABB 2CDS252001R0031
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134374
- Kód dodavatele:
- 2CDS252001R0031
- EAN:
- 4016779530521
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S202
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 3 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 2,4 W
S202-D3 2F jistič 3 A char. D 6kA ABB 2CDS252001R0031
Jistič S202-D3 2F (EAN: 4016779530521) je 2pólový modulární jistič se šířkou 2 moduly, jmenovitým proudem 3 A a charakteristikou D.
Nabízí jmenovité napětí 400 V, vypínací schopnost podle EN 60898 při 400 V 6 kA a Icu podle IEC 60947-2 10 kA (400 V) / 20 kA (230 V), při provozu na 50–60 Hz a impulsním odolném napětí 4 kV.
Má možnost doplňkové výbavy, stupeň krytí IP20, provozní teplotu -25–55 °C a připojení vodičů pro pevný průřez 0,75–35 mm² a vícežilový 0,75–25 mm², přičemž nepřepíná N vodič.
Proč si vybrat tento jistič?
- Je vhodný pro napětí AC i DC, takže najde uplatnění v různých instalacích.
- Má jmenovitý proud 3 A, určený pro ochranu menších obvodů.
- Charakteristika D umožňuje vyšší spouštěcí proud při přechodných nárazových zátěžích, proto se hodí pro obvody s motory.
- Vypínací schopnost při 400 V dle EN 60898 je 6 kA, což zajišťuje ochranu při zkratových stavech.
- Má 2 póly (dvoupólové provedení), vhodné pro dvouživé nebo fáze‑nulové zapojení.
- Zabírá 2 moduly v rozvaděči, čímž šetří místo při montáži.
Interní název produktu
Jistič S202-D3 3A 2p D 6kA
