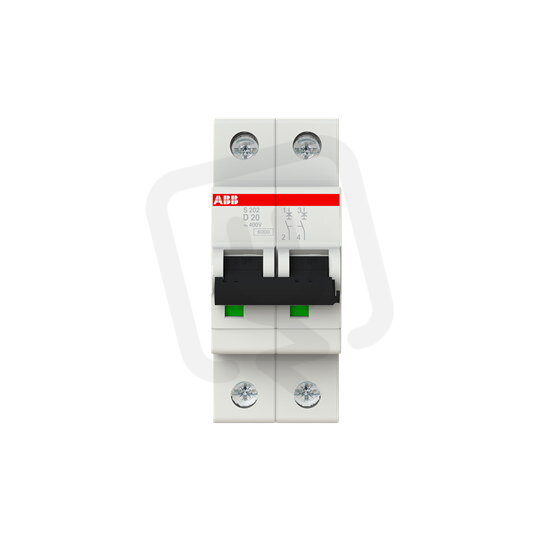

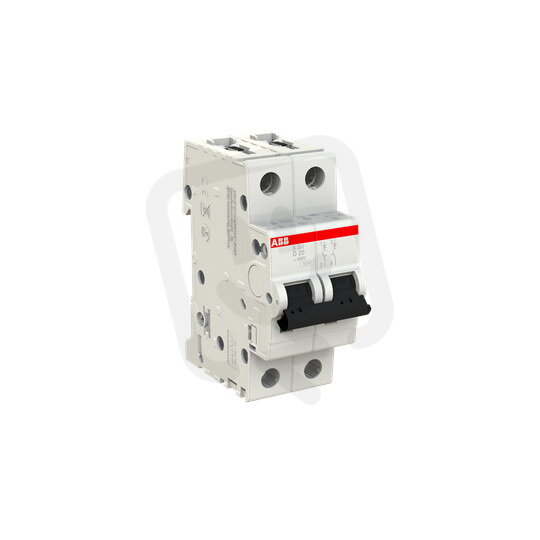

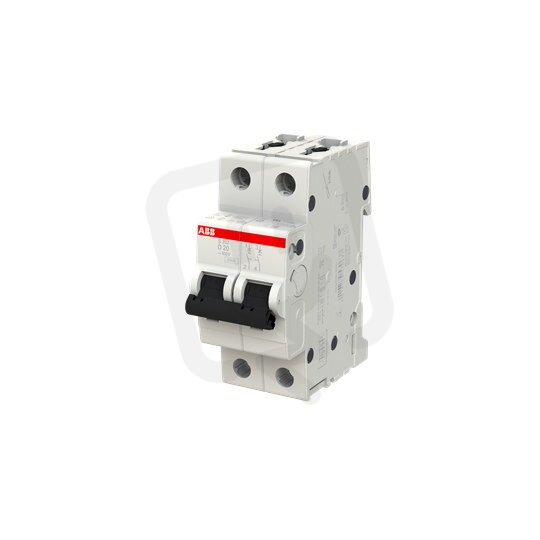

S202-D20 2F jistič 20 A char. D 6kA ABB 2CDS252001R0201
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
448,72 Kč
Cena po registraci:
400,67 Kč/ks
Po registraci bez DPH:
331,13 Kč
Vaše cena s DPH:
417,33 Kč/ks
Vaše cena bez DPH:
344,90 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134381
- Kód dodavatele:
- 2CDS252001R0201
- EAN:
- 4016779530637
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S202
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4,6 W
S202-D20 2F jistič 20 A char. D 6kA ABB 2CDS252001R0201
Modulární jistič S202-D20 (EAN 4016779530637) z řady S202 s charakteristikou D a jmenovitým proudem 20 A.
Jistič je dvoupólový (2 póly) pro AC/DC s jmenovitým napětím 400 V, vypínací schopností 6 kA (EN 60898 400V) a hodnotami Icu 10 kA (IEC 60947-2 400V)/20 kA (IEC 60947-2 230V), má modulární šířku 2, krytí IP20, vestavěnou hloubku 69 mm, podporu doplňkové výbavy, připojení vodičů do 0,75–35 mm² (pevné) resp. 0,75–25 mm² (vícežilové), provozní teplotu -25–55 °C a ztrátový výkon 4,6 W; nespíná N vodič.
Proč zvolit tento jistič?
- Je určený pro napětí AC/DC, tedy pro střídavé i stejnosměrné obvody.
- Má jmenovitý proud 20 A, vhodný pro běžné větve rozvodu.
- Disponuje charakteristikou D, která lépe snáší náběhové proudy indukčních zátěží.
- Poskytuje vypínací zkratovou schopnost 6 kA (EN 60898, 400 V).
- Je dvoupólový, tedy obsahuje 2 póly pro současnou ochranu obou vodičů.
- Nabízí modulární šířku 2 moduly, takže zabírá kompaktní prostor v rozvaděči.
Interní název produktu
S202-D20
Podrobný popis produktu
S202-D20; 2 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
