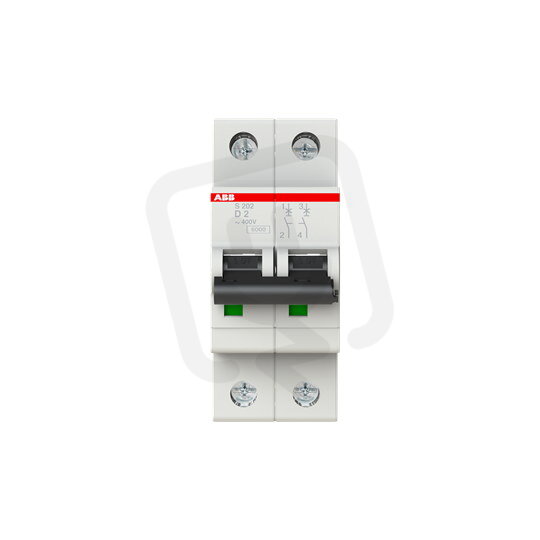

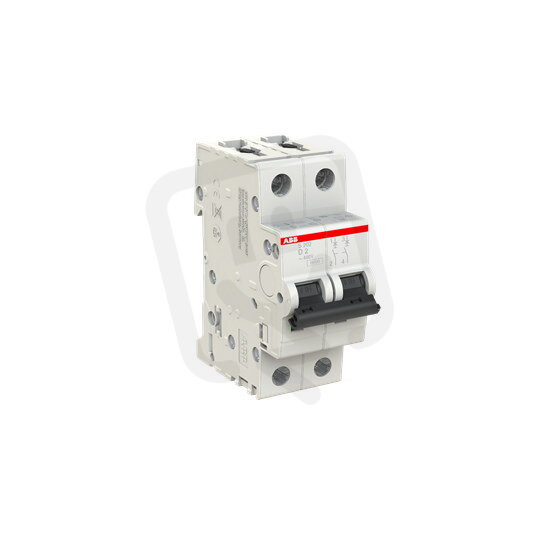

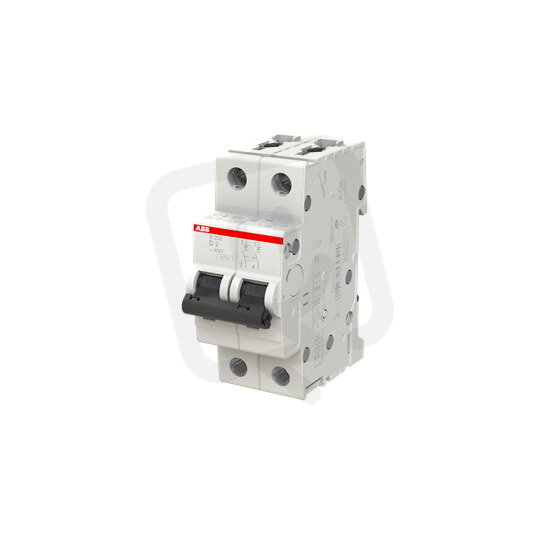

S202-D2 2F jistič 2 A char. D 6kA ABB 2CDS252001R0021
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134373
- Kód dodavatele:
- 2CDS252001R0021
- EAN:
- 4016779530514
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S202
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 2 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 3,3 W
S202-D2 2F jistič 2 A char. D 6kA ABB 2CDS252001R0021
Jistič S202-D2 2F (EAN: 4016779530514) z řady S202 je dvoupólový modulární jistič pro AC/DC s charakteristikou D a jmenovitým proudem 2 A.
Má vypínací zkratovou schopnost 6 kA podle EN 60898 při 400 V a Icu 10 kA (IEC 60947-2/400 V) resp. 20 kA (IEC 60947-2/230 V), modulární šířku 2 a krytí IP20.
Podporuje připojení pevného vodiče 0,75–35 mm² a vícežilového vodiče 0,75–25 mm², má vestavěnou hloubku 69 mm, provozní teplotu -25–55 °C, možnost doplňkové výbavy a nepřepíná N vodič.
Proč si vybrat tento jistič?
- Patří do produktové řady S202 a nese označení S202-D2 2F (ABB 2CDS252001R0021).
- Je určen pro použití na střídavé i stejnosměrné napětí (AC/DC).
- Má jmenovitý proud 2 A, což ho předurčuje k ochraně menších obvodů.
- Charakteristika D zajišťuje vypnutí při vyšších nárazových proudech, typických například pro motorové zátěže.
- Vypínací zkratová schopnost činí 6 kA (400 V), takže přeruší běžné krátkodobé zkraty v domovních i průmyslových rozvodech.
- Má 2 póly, tedy chrání oba vodiče ve dvoupólovém obvodu.
Interní název produktu
Jistič S202-D2 2A 2p D 6kA
