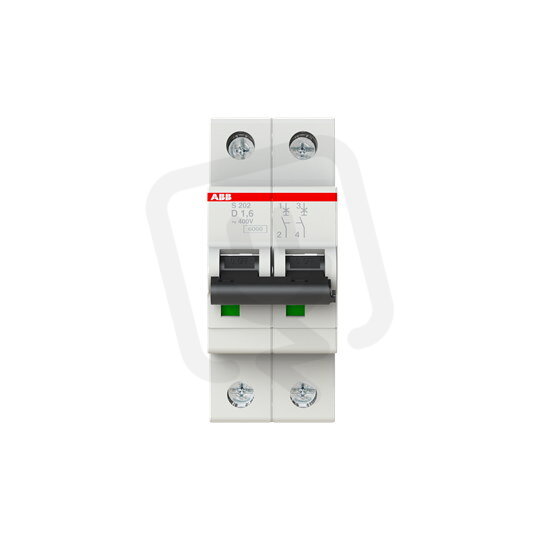

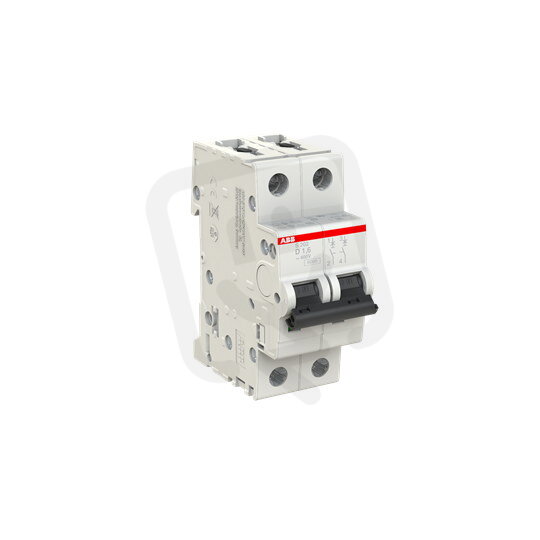

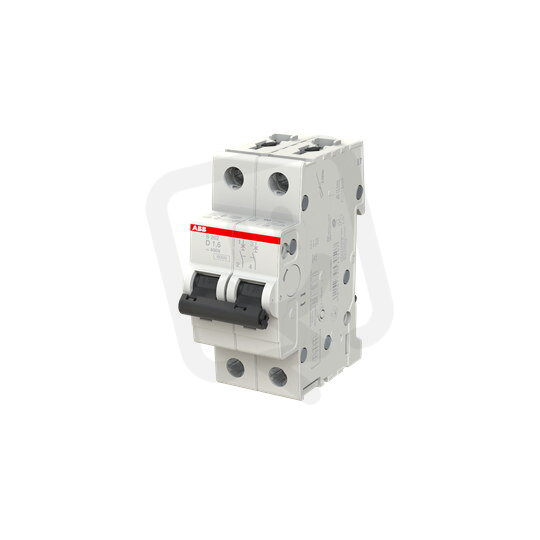

S202-D1,6 2F jistič 1.6 A char. D 6kA ABB 2CDS252001R0971
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134372
- Kód dodavatele:
- 2CDS252001R0971
- EAN:
- 4016779530507
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S202
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1,6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 3 W
S202-D1,6 2F jistič 1.6 A char. D 6kA ABB 2CDS252001R0971
Jistič S202‑D1,6 2F (EAN: 4016779530507) z řady S202 je dvoupólový modulární jistič pro AC/DC instalace s modulární šířkou 2.
Má jmenovitý proud 1,6 A, charakteristiku D, jmenovité napětí 400 V a vyp.zkrat.schopnost 6 kA (EN 60898); Icu 10 kA (IEC 60947‑2) při 400 V a 20 kA při 230 V, stupeň krytí IP20; nespíná N vodič a umožňuje doplňkovou výbavu.
Podporuje připojení pevného vodiče 0,75–35 mm² nebo vícežilového 0,75–25 mm², pracuje při frekvenci 50–60 Hz a okolní teplotě -25–55 °C a má ztrátový výkon 3 W.
Proč si vybrat tento jistič?
- Je určen pro napětí AC/DC, takže jej lze použít v obvodech střídavého i stejnosměrného proudu.
- Zabírá v rozvaděči 2 moduly, což šetří místo při montáži.
- Nabízí charakteristiku D, která je vhodná pro obvody s vyššími náběhovými proudy, například u motorů.
- Je navržen pro jmenovitý proud 1,6 A, takže chrání obvody s nízkými odběry.
- Podle EN 60898 při 400 V má vypínací zkratovou schopnost 6 kA, což zabezpečí ochranu při běžných zkratových událostech.
- Má 2 póly, vhodné pro ochranu dvouvodičových obvodů (fáze a neutrální vodič).
Interní název produktu
Jistič S202-D1,6 1,6A 2p D 6kA
