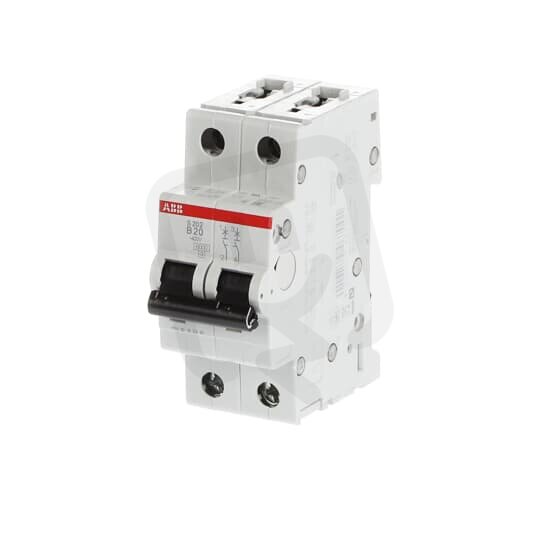

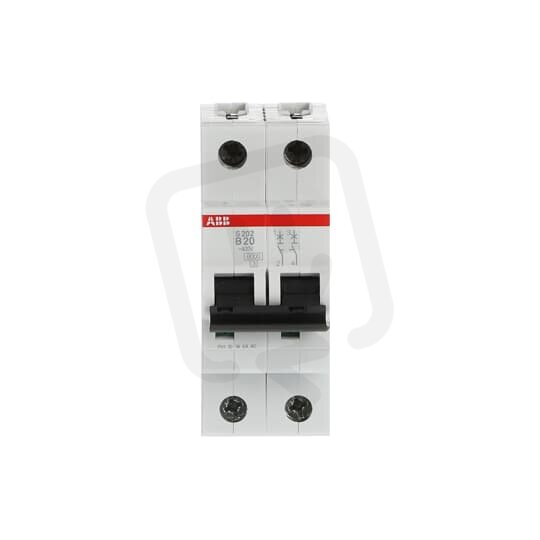

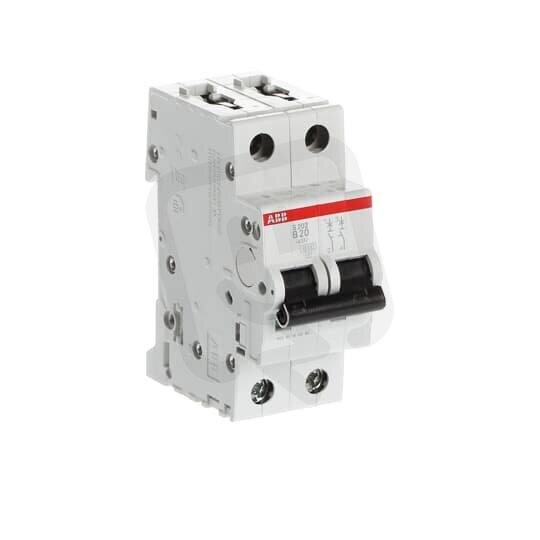

Jistič S202-B20, 2F, 20A, char. B, 6kA, ABB 2CDS252001R0205
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
356,39 Kč
Cena po registraci:
318,24 Kč/ks
Po registraci bez DPH:
263,01 Kč
Vaše cena s DPH:
331,47 Kč/ks
Vaše cena bez DPH:
273,94 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134007
- Kód dodavatele:
- 2CDS252001R0205
- EAN:
- 4016779467001
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S202
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 5 W
Jistič S202-B20, 2F, 20A, char. B, 6kA, ABB 2CDS252001R0205
Jistič S202-B20 (EAN 4016779467001) z řady S202 od ABB je dvoupólový jistič pro AC/DC s jmenovitým proudem 20 A a charakteristikou B, vhodný pro jmenovité napětí do 400 V.
Má vypínací zkratovou schopnost 6 kA podle EN 60898 (400 V) a Icu 10 kA podle IEC 60947‑2 (400 V) / 20 kA (230 V), stupeň krytí IP20, modulární šířku 2 a vestavěnou hloubku 69 mm.
Neobsahuje spínání nulového vodiče (spínající N: ne), umožňuje doplňkovou výbavu (ano) a je určen pro pevné vodiče 0,75–35 mm² nebo vícežilové 0,75–25 mm², s provozní teplotou -25–55 °C a ztrátovým výkonem 5 W.
Proč si vybrat tento jistič?
- Jedná se o modulární jistič z produktové řady ABB S202: Jistič S202-B20 (2CDS252001R0205).
- Má dvoupólové provedení, tedy 2 póly, vhodné pro ochranu dvou vodičů v obvodu.
- Poskytuje jmenovitý proud 20 A pro ochranu obvodů s tímto zatížením.
- S charakteristikou B, která je určena pro obvody s převážně rezistivními nebo mírně indukčními zátěžemi (např. osvětlení, běžné spotřebiče).
- Má vypínací zkratovou schopnost 6 kA při 400 V podle EN 60898, což omezuje riziko při zkratových stavech do této hodnoty.
- Je kompatibilní s AC i DC napětím, takže jej lze použít v různých typech instalací.
Interní název produktu
S202-B 20
Podrobný popis produktu
S202-B20; 2 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: B, vypínací schopnost Icn: 6 kA
