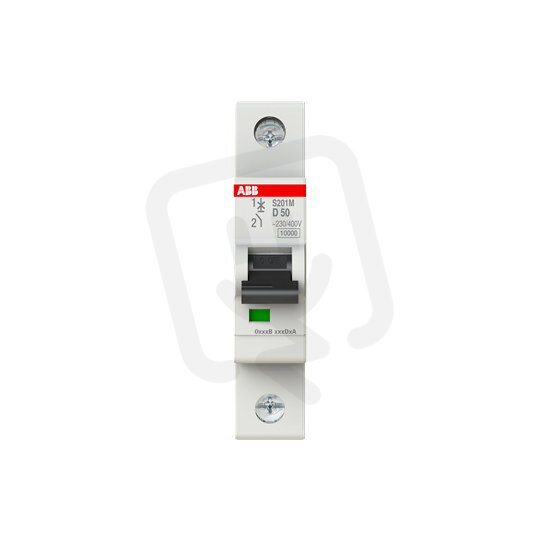

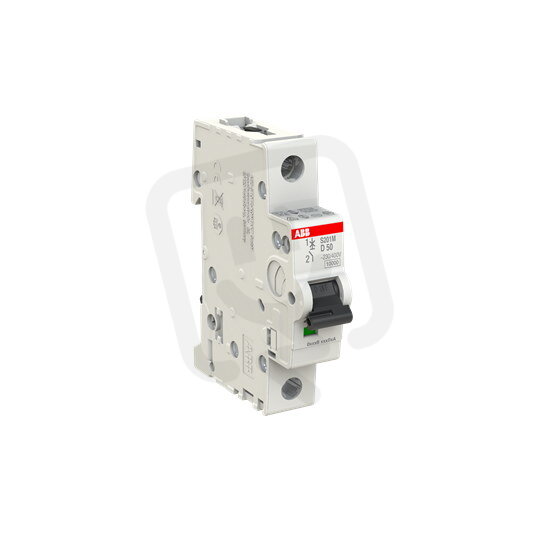

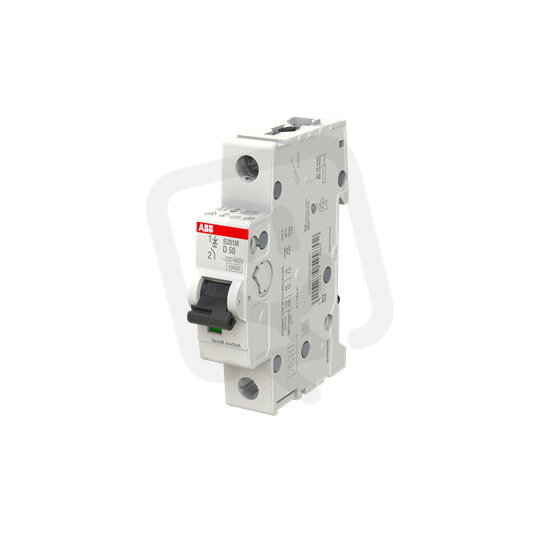

S201M-D50 1 fázový jistič 50 A char. D 10kA ABB 2CDS271001R0501
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103348
- Kód dodavatele:
- 2CDS271001R0501
- EAN:
- 4016779599702
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2,9 W
S201M-D50 1 fázový jistič 50 A char. D 10kA ABB 2CDS271001R0501
Jistič S201M-D50 od ABB (EAN: 4016779599702) je 1 fázový modulární jistič s charakteristikou D a jmenovitým proudem 50 A, určený pro AC/DC provoz při jmenovitém napětí 230 V, s počtem pólů 1 a modulární šířkou 1.
Disponuje vypínací zkratovou schopností 10 kA (lcn EN 60898 400 V) a 6 kA (lcn EN 60898 230 V) s hodnotou Icu 15 kA podle IEC 60947‑2, krytím IP20, možností doplňkové výbavy, připojením vodičů 0,75–35 mm2 (pevné) nebo 0,75–25 mm2 (vícežilové), vestavnou hloubkou 69 mm a provozní teplotou -25–55 °C.
Proč si vybrat tento jistič?
- Určen pro provoz na napětí AC/DC, takže jej lze použít ve střídavých i stejnosměrných obvodech.
- Má charakteristiku D, vhodnou pro ochranu obvodů s induktivními proudovými nárazy (motory, transformátory).
- Jmenovitý proud 50 A, přizpůsobený pro obvody s touto zatěžovací úrovní.
- Vypínací schopnost 10 kA při 400 V (EN 60898), poskytující ochranu proti zkratovým proudům do této hodnoty.
- Jednopólové provedení s 1 pólem, určené pro ochranu jedné fáze.
- Kompaktní modulární šířka 1, umožňující úsporu místa a snadnou montáž na DIN lištu.
Interní název produktu
Jistič S201M-D50 50A 1p D 10kA
