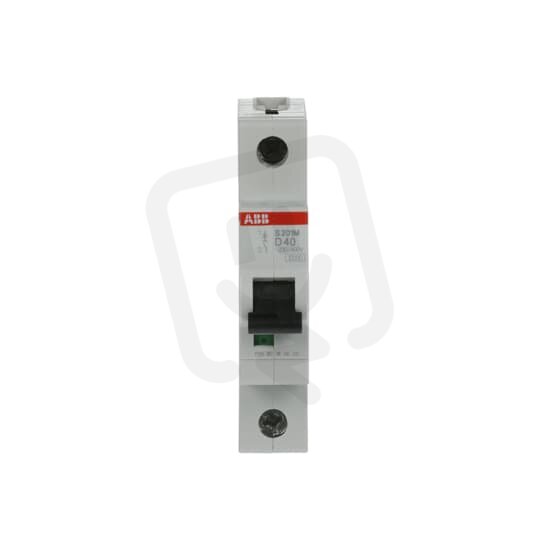

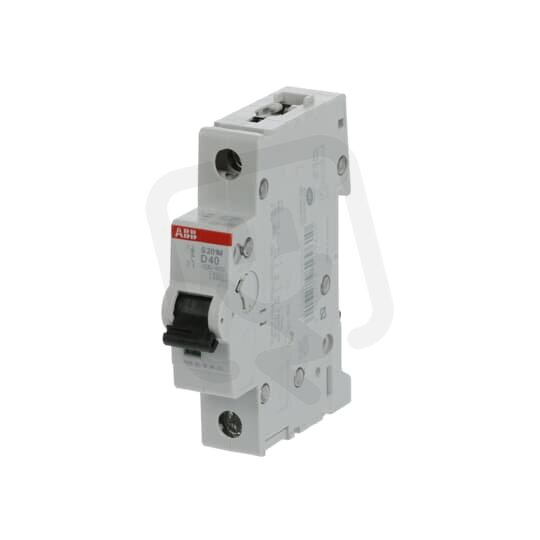

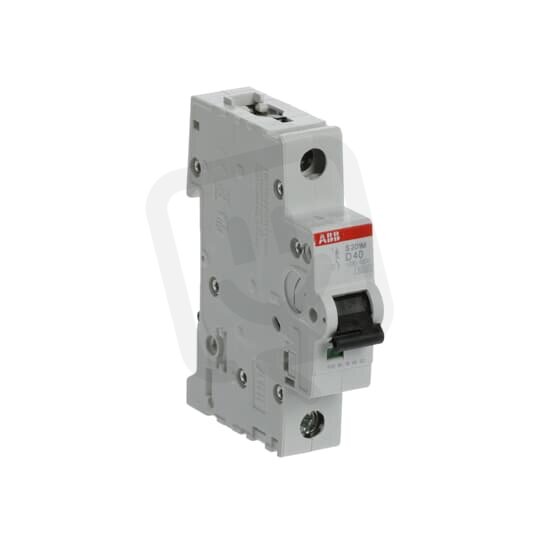

S201M-D40 1 fázový jistič 40 A char. D 10kA ABB 2CDS271001R0401
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103347
- Kód dodavatele:
- 2CDS271001R0401
- EAN:
- 4016779599610
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 4,2 W
S201M-D40 1 fázový jistič 40 A char. D 10kA ABB 2CDS271001R0401
S201M-D40 1fázový jistič, EAN 4016779599610, řada S201M, 1 pól, charakteristika D a jmenovitý proud 40 A.
Provozní napětí 230 V (AC/DC) s vypínací schopností 10 kA (EN 60898, 400 V) a 6 kA (EN 60898, 230 V), při IEC 60947-2 Icu 15 kA; modulární šířka 1, krytí IP20, připojitelné průřezy vodičů pevné 0,75–35 mm2 a vícežilové 0,75–25 mm2, provozní teplota -25–55 °C, spínající N vodič: ne.
Proč si vybrat tento jistič?
- Patří do produktové řady S201M od výrobce ABB.
- Je určen pro napětí AC/DC, tedy pro střídavé i stejnosměrné aplikace.
- Má jmenovitý proud 40 A pro ochranu připojených obvodů.
- Vypínací schopnost zkratu podle EN 60898 je při 400 V 10 kA a při 230 V 6 kA.
- Používá spoušť s charakteristikou D, vhodnou při výskytu náběhových proudů.
- Jednopólové provedení s 1 pólem a modulární šířkou 1 modulu.
Interní název produktu
Jistič S201M-D40 40A 1p D 10kA
