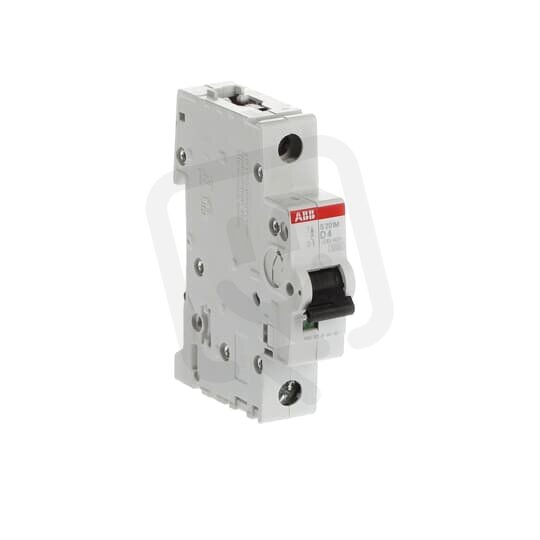

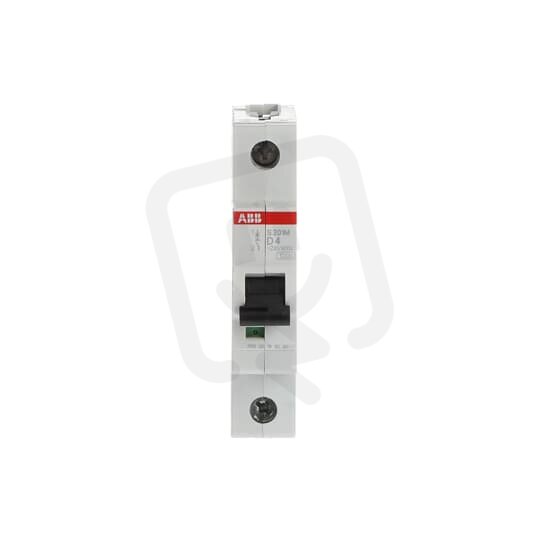

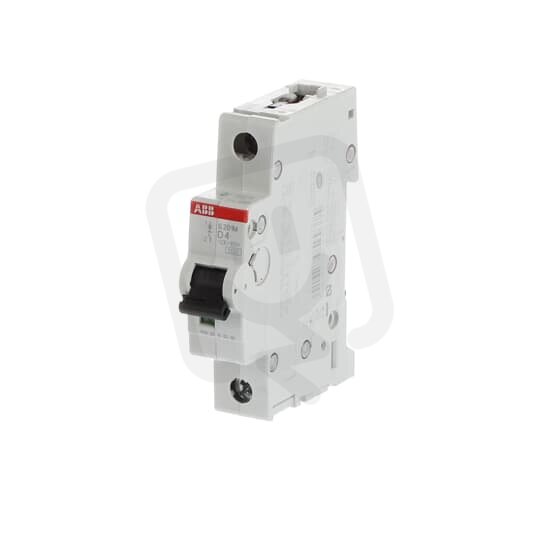

S201M-D4 1 fázový jistič 4 A char. D 10kA ABB 2CDS271001R0041
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103339
- Kód dodavatele:
- 2CDS271001R0041
- EAN:
- 4016779599375
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,11 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 4 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 1,7 W
S201M-D4 1 fázový jistič 4 A char. D 10kA ABB 2CDS271001R0041
S201M-D4 1fázový jistič od ABB (EAN 4016779599375), řada S201M, s charakteristikou D a jmenovitým proudem 4 A pro 1 chráněný pól při jmenovitém napětí 230 V.
Vypínací zkratová schopnost podle EN 60898: 10 kA (400 V) / 6 kA (230 V), podle IEC 60947-2 Icu 15 kA (230/400 V); krytí IP20, modulární šířka 1, vestavěná hloubka 69 mm, spínání N vodiče: ne, možnost doplňkové výbavy: ano.
Připojení: pevný vodič 0,75–35 mm², vícežilové připojení 0,75–25 mm²; frekvence 50–60 Hz, izolační napětí 440 V, impulzní odolné napětí 4 kV, okolní teplota provozu -25–55 °C a ztrátový výkon 1,7 W, třída omezení proudu 3.
Proč si vybrat tento jednopólový jistič?
- Vhodný pro střídavé i stejnosměrné napětí: AC/DC.
- S jmenovitým proudem 4 A pro ochranu obvodů s nižším zatížením.
- S charakteristikou vypínání D, určenou pro obvody s vyššími náběhovými proudy.
- Vypínací schopnost podle EN 60898 při 400 V: 10 kA; při 230 V: 6 kA.
- Jednopólové provedení chrání 1 pól (pro jednofázová zapojení).
- Kompaktní modulární rozměr: 1 modul pro montáž na DIN lištu.
Interní název produktu
Jistič S201M-D4 4A 1p D 10kA
