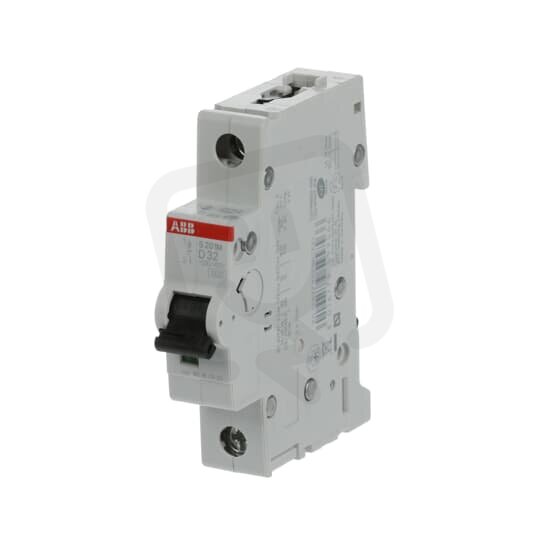

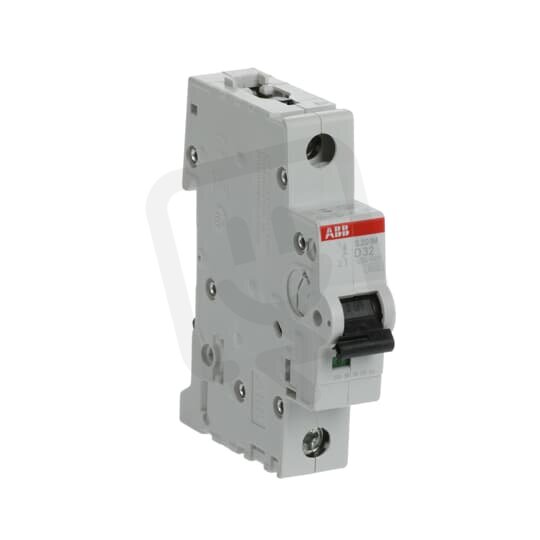

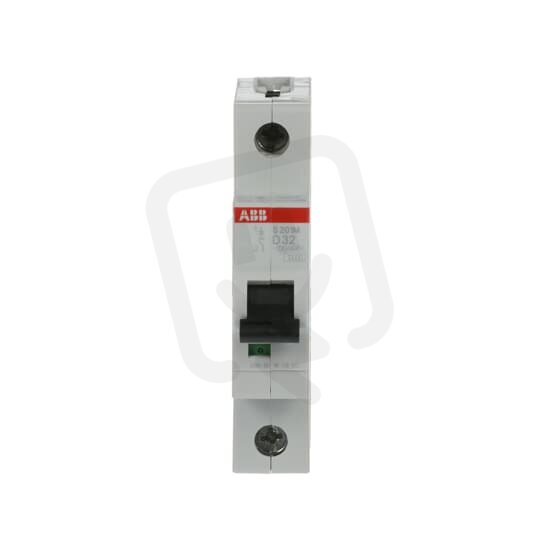

S201M-D32 1 fázový jistič 32 A char. D 10kA ABB 2CDS271001R0321
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103346
- Kód dodavatele:
- 2CDS271001R0321
- EAN:
- 4016779599566
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 3,6 W
S201M-D32 1 fázový jistič 32 A char. D 10kA ABB 2CDS271001R0321
S201M-D32 od ABB (2CDS271001R0321, EAN 4016779599566) je jednopólový modulární jistič s jmenovitým proudem 32 A, charakteristikou D pro 230 V (AC/DC) a modulární šířkou 1.
Má vypínací zkratovou schopnost dle EN 60898 10 kA (400 V) a 6 kA (230 V), dle IEC 60947-2 má Icu 15 kA pro 230/400 V, kategorie přepětí 3 a stupeň krytí IP20.
Podporuje připojení pevného vodiče 0,75–35 mm² a vícežilého 0,75–25 mm², má vestavěnou hloubku 69 mm, ztrátový výkon 3,6 W a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Je určen pro provoz se střídavým i stejnosměrným napětím: AC/DC.
- Nabízí jmenovitý proud 32 A pro ochranu obvodů s tímto zatížením.
- S charakteristikou D je vhodný pro zátěže s vyššími náběhovými proudy, například motory nebo indukční spotřebiče.
- Vypínací schopnost je 10 kA při 400 V a 6 kA při 230 V dle EN 60898.
- Má jednopólové provedení (1 pól), určené pro jednofázové obvody.
- Zabírá na liště pouze 1 modulární šířku, což šetří místo v rozvaděči.
Interní název produktu
Jistič S201M-D32 32A 1p D 10kA
