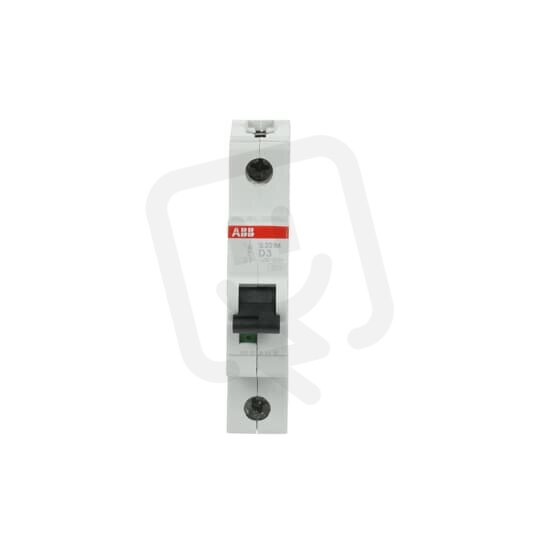

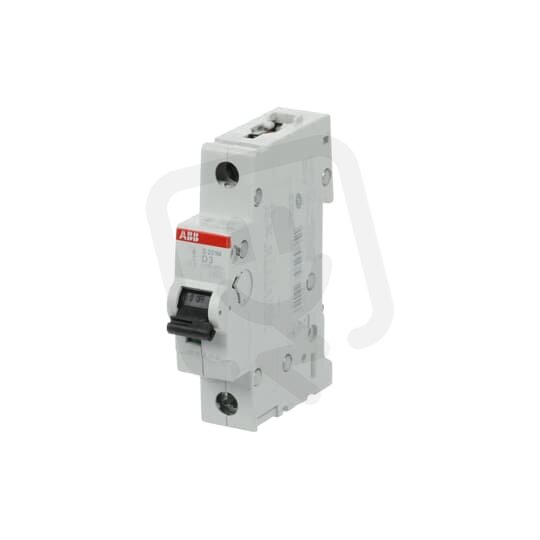

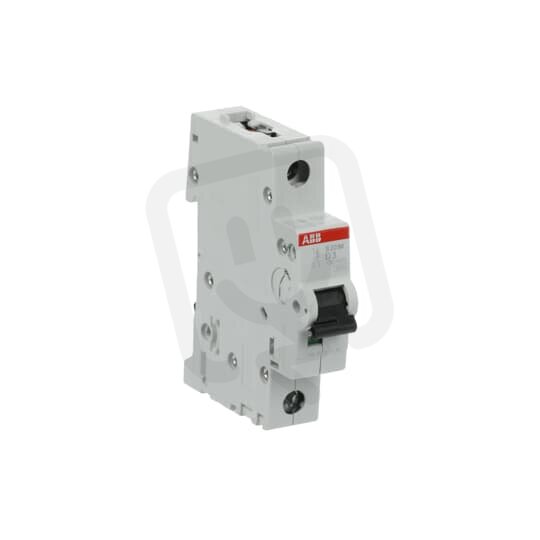

S201M-D3 1 fázový jistič 3 A char. D 10kA ABB 2CDS271001R0031
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103338
- Kód dodavatele:
- 2CDS271001R0031
- EAN:
- 4016779599351
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,11 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 3 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 1,2 W
S201M-D3 1 fázový jistič 3 A char. D 10kA ABB 2CDS271001R0031
Jistič S201M‑D3 1 fázový, 3 A s charakteristikou D a 1 pólem, EAN 4016779599351, určený pro 230 V (AC/DC) s modulární šířkou 1 modul a vestavěnou hloubkou 69 mm.
Vypínací schopnost podle EN 60898 10 kA (400 V) / 6 kA (230 V), dle IEC 60947‑2 Icu 15 kA (230/400 V), krytí IP20, možnost doplňkové výbavy ano, průřez vodičů 0,75–35 mm² (pevný) / 0,75–25 mm² (vícežilový), N vodič: ne a provozní teplota -25–55 °C.
Proč si vybrat tento jistič?
- Určen pro ochranu obvodů s jmenovitým proudem 3 A.
- Charakteristika D je vhodná pro obvody s indukční zátěží a vyššími proudovými rázky.
- Při napětí 400 V má podle EN 60898 vypínací schopnost 10 kA.
- Při napětí 230 V má podle EN 60898 vypínací schopnost 6 kA.
- Vhodný pro použití jak na střídavé, tak na stejnosměrné napětí (AC/DC).
- Zabírá v rozvaděči modulární šířku 1 modul.
Interní název produktu
Jistič S201M-D3 3A 1p D 10kA
